• Tipologia Caldaia: A Condensazione

Il generatore di calore BAXI PRIME 30 sfrutta il principio della condensazione dei prodotti di scarico, in questo modo si ha il recupero del calore latente di condensazione e di conseguenza maggiore efficienza energetica.

Ottieni assistenza! Per l'area di Modena siamo a disposizione al numero 059 345300.

Le caldaie tradizionali utilizzano solo una parte del calore sensibile dei fumi di combustione perché occorre evitare la condensazione dei fumi, che darebbe origine a fenomeni corrosivi. Il vapore acqueo generato dal processo di combustione viene quindi disperso in atmosfera attraverso il camino e con esso il calore latente associato.

Il riscaldamento a gas basato sulla tecnologia a condensazione è sempre una buona scelta, oltre agli sforzi contenuti e ai costi di installazione relativamente bassi, si riduce il consumo di energia, fino al 30% quando si sostituisce la vecchia caldaia. La caldaia PRIME 30 dota uno scambiatore a piastre per fornire velocemente l'acqua calda del rubinetto (ACS). L'accensione dell'apparecchio avviene all'apertura del miscelatore rubinetto in posizione acqua calda, Mantenete dunque il rompigetto o frangiflutto in perfette condizioni per ottenere la giusta temperatura.

Per l'aspirazione aria/scarico fumi devono essere utilizzati i condotti e i sistemi specifici per caldaie a condensazione originali previsti dal produttore, resistenti all'attacco degli acidi di condensa. Le tubazioni di scarico devono essere installate con una pendenza verso la caldaia tale da garantire il reflusso della condensa verso la camera di combustione che è costruita per raccogliere e scaricare la condensa. Nel caso in cui questo non fosse possibile è necessario installare, nei punti di ristagno della condensa, dei sistemi in grado di raccogliere e convogliare la condensa al sistema di scarico. Evitate in generale i punti di ristagno. Come vuole la normativa, la condensa non può essere recuperata dall'utente, evitate in generale i punti di ristagno. Ne è vietata la raccolta in tanica e l'utilizzo per annaffiare le piante.

  1. Dati Tecnici
  2. Avvertenze generali per l'utilizzo
    1. Avvertenze circa l'uso di energia elettrica
    2. Nel caso di odore di gas
  3. Consigli utili
    1. Annualmente oppure all'inizio della stagione invernale
    2. Andare in ferie
    3. Temperature suggerite
  4. Il display della caldaia BAXI PRIME 30
  5. Errori, Anomalie e Risoluzione dei problemi
    1. Problemi sull'acqua calda (ACS)
    2. Problemi sul riscaldamento
  6. Accessori consigliati
  7. Manuali d'uso in PDF stampabili

Dati Tecnici

Riepiloghiamo i dati tecnici della caldaia PRIME 30

Dato Valore
Servizi e Qualità Riscaldamento, Produzione ACS, Piastre
Rendimento utile a potenza termica no­minale e regime ad alta temperatura 88,1
Rendimento utile al 30% della potenza termica nominale e regime a bassa tem­peratura 97,8
Efficienza Energetica di riscaldamento dell'acqua 85
Efficienza energetica stagionale del riscaldamento d’am­biente 93

Avvertenze generali per l'utilizzo

Prima di accendere l'apparecchio termico l'utente deve accertarsi che nel Certificato di prima accensione ci sia il timbro del Centro Assistenza tecnica che attesti il collaudo e la prima accensione della caldaia. Entro 30 giorni dalla data di installazione, l'apparecchio termico deve essere messa in funzione da un centro BAXI per avviarne la garanzia. Questa caldaia dovrà essere destinata all'uso per la quale è stata espressamente costruita: riscaldare acqua ad una temperatura inferiore a quella di ebollizione a pressione atmosferica. Ogni altro uso è da considerarsi improprio e quindi pericoloso. È esclusa qualsiasi responsabilità contrattuale ed extracontrattuale del costruttore per i danni causati a persone, animali o cose derivanti dall'errato utilizzo. Il cliente, per poter usufruire della garanzia fornita dal costruttore, deve osservare scrupolosamente ed esclusivamente le prescrizioni indicate nella sezione utente del manuale. Non permettere che la caldaia sia usata da persone bambini compresi le cui capacità fisiche, sensoriali o mentali siano ridotte, oppure con mancanza di esperienza o di conoscenza, a meno che esse abbiano potuto beneficiare, attraverso l'intermediazione di una persona responsabile della loro sicurezza, di una sorveglianza o di istruzioni riguardanti l'uso dell'apparecchio. Non ostruire le aperture di ventilazione del locale dove è installato un apparecchio a gas per evitare il verificarsi di miscele tossiche ed esplosive.

Avvertenze circa l'uso di energia elettrica

  • Non toccare l'apparecchio con parti bagnate e o umide e o a piedi nudi
  • Non lasciare esposto l'apparecchio ad agenti atmosferici pioggia, sole, ecc. a meno che non sia espressamente previsto.
  • In caso di danneggiamento del cavo, spegnere l'apparecchio e rivolgersi esclusivamente a personale professionalmente qualificato per la sostituzione dello stesso.
  • Non tirare i cavi elettrici

Nel caso di odore di gas

  • Chiedere l'immediato intervento di personale professionalmente qualificato.
  • Non azionare interruttori elettrici, il telefono e qualsiasi altro apparecchio che possa generare scariche elettriche o scintille.
  • Chiudere i rubinetti del gas.
  • Aprire immediatamente porte e finestre per creare un ricambio di aria che possa pulire velocemente il locale.

Consigli utili

la manutenzione annuale è indispensabile per la validità della garanzia convenzionale BAXI. Per mantenere inalterate le caratteristiche di sicurezza, efficienza e rendimento che contraddistinguono l'apparecchio è necessario far eseguire la manutenzione con cadenza annuale.

Annualmente oppure all'inizio della stagione invernale

  • Contatta personale qualificato per effettuare la manutenzione e la pulizia.
  • Controllare la carica delle batterie del cronotermostato ambiente.
  • Verificare che la pressione dell'impianto di riscaldamento sia tra 1 e 1, 5 bar.
  • Verificare regolarmente la pressione mostrata dal manometro.

Andare in ferie

Tutte le caldaie, anche quelle più recenti hanno una remota possibilità di perdita. Il suggerimento è di adottare una serie di misure che possano aiutarvi a stare più tranquilli durante le vostre vacanze:

  • Chiudete il contatore del gas.
  • Spegnete la caldaia.
  • Chiudete il contatore dell'acqua sanitaria.

Al vostro ritorno eseguite al contrario tutte le procedure. Successivamente vi potrà servire riarmare l'apparecchio termico dall'errore di mancata accensione.

Temperature suggerite

Nei limiti delle impostazioni, il generatore di calore PRIME 30 può produrre la temperatura che volete per riscaldamento l'l'acqua calda (ACS). Potete fare la regolazione delle temperature attraverso il pannello comandi. tuttavia vi consigliamo di regolare la temperatura del riscaldamento a seconda delle necessità e la temperatura dell'acqua calda del rubinetto (ACS) al minimo indispensabile per via del calcare. Suggeriamo di utilizzare temperature basse per favorire il principio della condensazione.

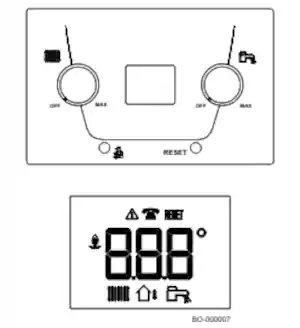

Il display della caldaia BAXI PRIME 30

Display caldaia BAXI PRIME 30

Errori, Anomalie e Risoluzione dei problemi

Il display, in caso di anomalia o errore mostra il codice anomalia, il controllo degli errori permette alla caldaia di lavorare in totale sicurezza, attenersi dunque alle istruzioni fornite con l'apparecchio termico.

Problemi sull'acqua calda (ACS)

Buona parte dei problemi avuti con il generatore di calore PRIME 30 è circa l'acqua calda (ACS) coinvolgono problemi di pressione impianto o ostruzioni:

  • Controllare che il rubinetto di riferimento abbia il frangiflutto o rompigetto pulito
  • Verificate se l'acqua calda sanitaria (ACS) viene allo stesso modo in tutti i miscelatori
  • Controllare che la caldaia non presenti un codice di errore e risponda alla richiesta dell'acqua calda (ACS)
  • Se nemmeno l'acqua fredda viene correttamente in tutti i rubinetti, verificare che non sia chiuso il contatore

Potete telefonare al centro assistenza per ricevere assistenza esperta, se questi controlli non portassero a rimettere in servizio il generatore di calore.

Problemi sul riscaldamento

Per nostra esperienza buona parte dei problemi avuti con la caldaia PRIME 30 è risolvibile controllando la pressione oppure sostituendo le batterie del regolatore di ambiente. Bene anche tentare di riarmare la caldaia, con il pulsante di riarmo, come da istruzioni. Infatti può succedere che recentemente vi sia stato un cambio del contatore del gas oppure che sia stata chiusa la valvola generale del gas, controllare dunque se i fornelli si accendono correttamente ed eventualmente spurgare l'aria.

Passate dunque a verificare il cronotermostato ambiente:

  • Avete utilizzato batterie ricaricabili? le batterie ricaricabili non hanno sufficiente amperaggio per il funzionamento.
  • Provate a inserire la modalità manuale e alzare la temperatura richiesta. E comparso il simbolino della richiesta di calore?
  • Se il vostro termostato ambiente ha le stagioni di riferimento accertatevi che sia correttamente selezionata la modalità invernale
  • Potete dunque effettuare una prova alzando la temperatura al cronotermostato ambiente, specialmente in autunno quando le temperature esterne non sono troppo basse, è comune che i riscaldamento a pavimento e o radiatori siano freddi.

Accessori consigliati

Cronotermostato

L'apparecchio termico BAXI PRIME 30 regola la temperatura dell'acqua del riscaldamento e un eventuale cronotermostato ambiente la temperatura dell'ambiente. Grazie alla morsettiera, potete effettuare il collegamento con un termostato ambiente. Un termostato è in grado di garantirti una temperatura domestica costantemente gradevole, o meglio per un controllo anche fuori casa potete montare un modello onde radio.

  • Un termostato onde radio ti consente di far funzionare il tuo sistema di riscaldamento ovunque e in qualsiasi momento, comodamente tramite l'app dal tuo smartphone o tablet.
  • Ti dà l'opportunità di monitorare i tuoi consumi individuali e, di conseguenza, generare ancora più risparmi.

Filtro Magnetico riscaldamento

In virtù del funzionamento sull'impianto di il generatore di calore BAXI PRIME 30 può trovare estremamente utile l'impiego di un filtro magnetico , capace di trattenere le impurità circolanti . Il defangatore magnetico trattiene pulviscolo sotto forma di fanghi e scaglie di ruggine prima che arrivino allo Scambiatore primario dove solitamente lo ostruiscono determinando il funzionamento della caldaia. Oggi il filtro defangatore magnetico viene largamente utilizzato per l'apparecchio termico, BAXI ne incoraggia l'uso ai fini della garanzia.

Cronotermostato

Un accessorio che merita particolare attenzione è la sonda di temperatura esterna che ha lo scopo di modulare automaticamente la temperatura di mandata dell'impianto e la potenza erogata ( la temperatura dell'acqua che dalla caldaia giunge ai termosifoni e o pannelli radianti ). La sonda egisce sempre sulla caldaia PRIME 30, indipendentemente dalla presenza di un regolatore di ambiente. Sonda di temperatura esterna e termostato ambiente possono lavorare anche simultaneamente, in funzione delle esigenze dell'utilizzatore. Il corretto posizionamento della sonda è fondamentale e deve essere valutato in funzione delle caratteristiche climatiche del luogo di riferimento. Il posizionamento standard è nella zona Nord-Ovest dell'edificio, in cui di solito il valore di riferimento della temperatura esterna rilevata è il più basso.

Manuali d'uso in PDF stampabili

download-solid Manuale di istruzioni caldaia BAXI PRIME 30 pdf in italiano

Scarica il manuale d'uso e di istruzioni per l'utente, Questo deve sempre accompagnare la caldaia in formato stampato.
