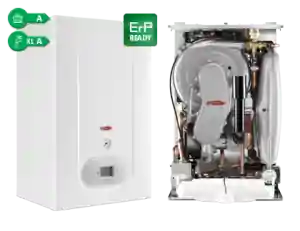

La caldaia a condensazione Radiant R2K 24 è una caldaia nella quale si ha la condensazione del vapore acqueo dei fumi. In questo modo si ha il recupero del calore latente di condensazione e di conseguenza maggiore efficienza energetica rispetto ad una caldaia tradizionale.

  1. Mantenimento Annuale della Caldaia
    1. Manutenzione Invernale Caldaia: Guida Completa
    2. Verificare la pressione dell'impianto di Riscaldamento
    3. Temperature Suggerite
    4. Manutenzione Regolare per Soffioni e Filtri Rompigetto Doccia
    5. Rendere la Caldaia Pronta per le Vacanze
  2. Efficienza nella Produzione di Acqua Calda Sanitaria
    1. Funzione FAST-H2O per il Comfort
  3. L'elettronica
    1. Controllo degli errori
    2. Segnalazioni
  4. Rumorosità e consumi
  5. Avvertenze sull'Uso della Caldaia
    1. Avvertenze per l'Uso di Energia Elettrica
    2. Azioni di Sicurezza in caso di Rilevamento di Gas
  6. Guida ai Componenti e Ricambi
      1. Regolazione delle Temperature
  7. Lo scambiatore brevettato Radiant
  8. Innovazione Tecnologica: La Pompa Modulante per Caldaie
    1. Spurgo Aria Automatico in Plastica
    2. Spurgo Aria Automatico da 3/8
      1. Avviso di Sicurezza Importante!
  9. Sistemi di sicurezza da direttiva ErP
  10. Opere di miglioramento realizzabili
    1. Integrare un rubinetto gas con pozzetto di prova
    2. Lavaggio Impianto di Riscaldamento
  11. Accessori Suggeriti
    1. Filtro Magnetico per il riscaldamento
    2. Pompa dosatrice di polifosfati
    3. Personalizza il Clima di Casa con un Termostato
      1. Cronotermostato Ambiente Giornaliero per Anziani
      2. Cronotermostato Settimanale
      3. Termostati Evoluti di Nuova Generazione
  12. DATI DISPLAY MENU INFO
  13. Codici di segnalazione anomalie R2K 24
  14. Domande e Risposte Comuni sulla Caldaia
    1. L'acqua Calda ci mette un'eternità ad arrivare alla doccia / nel bagno !!
    2. Rumori Forti Durante il Funzionamento
    3. Compatibilità della caldaia con Opentherm
    4. Premendo i pulsanti per regolare il riscaldamento la temperatura non cambia.
  15. Manuali PDF in italiano scaricabili

Infatti le caldaie tradizionali utilizzano solo una parte del calore sensibile dei fumi di combustione perché occorre evitare la condensazione dei fumi, che darebbe origine a fenomeni corrosivi Il vapore acqueo generato dal processo di combustione viene quindi disperso in atmosfera attraverso il camino e con esso il calore latente associato. Il riscaldamento a gas basato sulla tecnologia a condensazione è sempre una buona scelta. Oltre agli sforzi contenuti e ai costi di installazione relativamente bassi, si riduce anche il consumo di energia al 20% quando si sostituisce la vecchia caldaia.

Mantenimento Annuale della Caldaia

La manutenzione annuale è indispensabile per conservare le qualità di sicurezza, efficienza e affidabilità del vostro apparecchio. Questo intervento annuale previene i malfunzionamenti e garantisce la sicurezza continua del sistema.

Manutenzione Invernale Caldaia: Guida Completa

  • Controllo della pressione: Assicurati che il manometro della tua caldaia Radiant R2K 24 mostri una pressione adeguata.
  • Manutenzione del termostato: Controlla regolarmente le batterie del termostato per evitare disfunzioni durante i mesi freddi.
  • Pressione dell'impianto di riscaldamento: Verifica che la pressione sia mantenuta tra 1 e 1,5 bar per un funzionamento ottimale.
  • Supporto professionale: Per una manutenzione approfondita e pulizia della tua caldaia Radiant R2K 24, contatta sempre personale qualificato.

Verificare la pressione dell'impianto di Riscaldamento

Almeno a cadenza trimestrale verificate che la pressione dell'impianto sia corretta, la pressione deve essere compresa tra 1bar e 2bar. Verificate la stessa anche d'estate perchè la caldaia utilizza l'acqua del radiatore (solo in circolazione interna) come vettore per scaldare l'acqua calda sanitaria. In caso di bassa pressione, la caldaia è dotata di un componente che interrompe la produzione di riscaldamento o acqua calda sanitaria.

Ricordarsi dunque di utilizzare il rubinetto di riempimento, lo trovate sotto l'apparecchio. Apritelo e verificate che la lancetta della pressione raggiunga 1,5bar successivamente richiudetelo.

Temperature Suggerite

La caldaia Radiant R2K 24 è sempre capace di produrre la temperatura che volete per la temperatura del riscaldamento a seconda delle necessità e il riscaldamento. Potete fare la regolazione delle temperature attraverso il pannello comandi, tuttavia vi suggeriamo di regolare la temperatura dell'acqua calda (ACS) al minimo indispensabile per via del calcare e l'acqua calda sanitaria (ACS).

Attenzione alla regolazione delle temperature:

  • La regolazione della temperatura del riscaldamento si riferisce alla temperatura del radiatore e non quella ambiente.
  • La regolazione della temperatura per l'acqua calda sanitaria andrebbe mantenuta la più bassa possibile per evitare la calcificazione all'interno dello scambiatore secondario.

Manutenzione Regolare per Soffioni e Filtri Rompigetto Doccia

Una manutenzione periodica dei soffioni e filtri rompigetto della doccia è essenziale per evitare l'accumulo di calcare. L'ostruzione causata dal calcare rende difficile la rimozione dei rompigetto e influisce sulla temperatura dell'acqua, causando un funzionamento intermittente della caldaia Radiant R2K 24. Segui la nostra guida per sostituire questi componenti quando necessario.

Rendere la Caldaia Pronta per le Vacanze

Prima di partire per un periodo di vacanza, è vitale assicurarsi che la tua caldaia Radiant R2K 24 sia pronta e sicura. Questo è importante anche per i modelli di caldaia più avanzati.

Procedura consigliata:

  • Interrompere l'alimentazione dell'acqua sanitaria per prevenire perdite.
  • Chiudere l'alimentazione del gas come precauzione di sicurezza.
  • Disattivare il generatore di calore per evitare sprechi di energia e aumentare la sicurezza.

Alla tua rientro, ripristina le funzioni in ordine inverso. È probabile che tu debba riavviare il generatore di calore per risolvere errori legati allo spegnimento prolungato.

Seguendo questi passaggi, potrai rilassarti in vacanza sapendo che la tua caldaia è in uno stato sicuro.

Efficienza nella Produzione di Acqua Calda Sanitaria

La caldaia R2K rapido istantaneo è sinonimo di efficienza: equipaggiata con un flussimetro di precisione, rileva l'uso dell'acqua calda e regola la temperatura a livelli ottimali, perfetto per gli edifici alti. Imposta facilmente la temperatura desiderata, e il sistema garantirà acqua calda costante e immediata.

Funzione FAST-H2O per il Comfort

Con la tecnologia FAST-H2O, l'acqua sanitaria viene preriscaldata nel serpentino, assicurando una fornitura rapida e continua, eliminando attese e sprechi. Questa funzione innovativa migliora l'esperienza utente, garantendo sempre la temperatura ideale.

  • Acqua calda fornita istantaneamente
  • Eliminazione di attese e miglioramento del comfort
  • Efficienza e riduzione degli sprechi

Per attivare la funzione FAST-H2O, utilizzare i tasti e sul pannello comandi.

L'elettronica

Circa l'elettronica di questa caldaia, il produttore della scheda è NORDGAS alla quale Radiant si affida da diversi anni. La Scheda NORDGAS è all'avanguardia circa i sistemi indispensabili di una caldaia moderna. Vale la pena citare il sistema di auto-reset della memoria della scheda ogni giorno, il ciclo di sfiato dell'aria che si avvia dopo aver riempito la caldaia appena dopo l'errore di mancanza acqua e il controllo dello Shock termico in riscaldamento. Da parte di Radiant circa la scheda abbiamo una eccezionale interfaccia utente con i pulsanti indispensabili al funzionamento, tutto diverso da altre caldaie con numerosi pulsanti. Il controllo degli errori è preciso e non vi sono difficoltà nella lettura, i tecnici possono finalmente ricevere l'informazione precisa dell'errore via telefono per effettuare una prima diagnosi.

Controllo degli errori

La caldaia R2K 24 segnala tutti gli errori attraverso un codice di segnalazione che lampeggia sul display, ricordiamo i principali:

  • Errore 01: Mancanza fiamma, può capitare se il rubinetto del gas è chiuso o se hanno cambiato il contatore, premete il tasto , in tutti gli altri casi se non dovesse ripartire, chiamare il tecnico.
  • Errore 03: Termofusibile lato fumi interrotto: Il termofusibile lato fumi è scattato, premete il tasto , in caso non riparta chiamare il tecnico
  • Errore 04: Mancanza acqua nell'impianto. Riempire l'impianto attraverso il rubinetto cilindrico nero sotto la caldaia, tenete sotto controllo la pressione nel manometro sopra al display, al raggiungimento della pressione di 1,2bar o 1,5bar ricordatevi di richiudete il rubinetto di riempimento. L'errore si resetta da solo, seguirà poi la procedura di sfiato della durata di 2 minuti circa, attendete.
  • Errore 18: Circolazione insufficiente. Questo errore può generarsi da filtri magnetici particolarmente sporchi. Effettuate con l'aiuto di un tecnico il controllo del filtro magnetico in ingresso della caldaia per ripristinare la portata del circolatore.

Segnalazioni

Non si riferiscono ad errori ma a funzioni attualmente in attività e sono:

  • F08 Funzione Antigelo riscaldamento attiva: Nel caso la caldaia fosse esterna e raggiunga una temperatura molto bassa, entra in funzione questa procedura che previene il congelamento dell'acqua tecnica. Attendete il completamento dell'operazione
  • F33 Ciclo di Sfiato dell'impianto: Succede di norma durante il riprostino dell'errore E04, una volta ripristinata la pressione della caldaia Radiant R2K 24, la caldaia esegue questa funzione della durata di 2 minuti. Attendete il completamento dell'operazione.
  • FH Fast H20: La caldaia si prepara al preriscaldo dell'acqua sanitaria. Attendere il termine della procedura

Rumorosità e consumi

Per ultimo circa il rumore e la prestazione nel consumo di gas e corrente. Radiant ha progettato questa serie di caldaie per essere particolarmente silenziose, il funzionamento è tanto silenzioso quanto un sussurro (Parliamo di circa 55 decibel). Per la silenziosità dobbiamo rendere grazie al bel marmittone in MOPLEX dell'entrata dell'aria comburente alla ventola, nonchè al pannello morbido incollato al pannello frontale che va a chiudere perfettamente la camera di combustione. Il risultato è di una caldaia molto silenziosa. Per quanto riguarda il consumo di gas abbiamo un conto molto basso grazie alle 9 modulazioni di fiamma e al controllo proporzionale della temperatura. Il consumo di corrente è basso invece grazie all'utilizzo di circolatore modulante WILO e a una strategia attenta di spegnimento dei dispositivi non essenziali nello stato di riposo.

Avvertenze sull'Uso della Caldaia

Per garantire la sicurezza, l'efficienza e le prestazioni dell'apparecchio R2K 24, è fondamentale eseguire la manutenzione annuale. È vivamente sconsigliato intervenire all'interno della caldaia senza adeguate competenze tecniche. In caso di anomalie o malfunzionamenti, è importante consultare sempre un tecnico qualificato. La manutenzione annuale da parte di personale specializzato è essenziale per la sicurezza e il funzionamento continuo dell'apparecchio.

Avvertenze per l'Uso di Energia Elettrica

Per l'utilizzo sicuro della caldaia, è importante seguire alcune regole fondamentali:

  • Non toccare l'apparecchio con parti del corpo bagnate o umide e evitare di farlo a piedi nudi.
  • Evitare di tirare i cavi elettrici e assicurarsi che non siano danneggiati.
  • Non esporre l'apparecchio a condizioni atmosferiche avverse come pioggia o sole diretto, salvo diversa indicazione.
  • In caso di danno al cavo elettrico, spegnere immediatamente l'apparecchio e contattare un tecnico qualificato per la sostituzione.

Inoltre, assicurarsi che la caldaia sia installata, messa in funzione e mantenuta da tecnici autorizzati per garantire la validità della garanzia e la sicurezza nell'uso. È vietato l'uso improprio dell'apparecchio e qualunque alterazione non autorizzata potrebbe comportare rischi per la sicurezza.

Azioni di Sicurezza in caso di Rilevamento di Gas

Se si percepisce un odore di gas, è fondamentale adottare queste misure precauzionali:

  • Non utilizzare apparecchi elettrici, inclusi telefoni, che potrebbero generare scintille.
  • Aprire subito porte e finestre per favorire il ricambio d'aria.
  • Interrompere l'erogazione del gas chiudendo i rubinetti.
  • Richiedere immediatamente l'intervento di un tecnico specializzato.

È importante usare la caldaia R2K 24 esclusivamente per gli scopi per cui è stata progettata, evitando utilizzi impropri che possono essere pericolosi. Assicurarsi che qualsiasi intervento sulla caldaia sia eseguito da personale qualificato, per prevenire incidenti e mantenere la garanzia.

Guida ai Componenti e Ricambi

Questa sezione è dedicata a fornire una panoramica completa dei vari componenti e ricambi disponibili per la caldaia R2K 24. Troverete informazioni dettagliate su ogni parte, dalla sua funzione principale ai consigli su quando potrebbe essere necessario sostituirla.

Regolazione delle Temperature

Sul pannello comandi della caldaia a condensazione Radiant R2K 24 trovate tutte le informazioni di funzionamento. Potete impostare le temperature del riscaldamento o dell'acqua sanitaria premendo i pulsanti + e - vicino ai rispettivi simboli: Rubinetto e Radiatore. Dopo la pressione, la caldaia mostra solo per pochi secondi la temperatura impostata.

Normalmente la caldaia vi mostra la temperatura di mandata, da interpretare come quella interna della caldaia. Di conseguenza, vedrete salire la temperatura anche in estate quando la caldaia Radiant R2K 24 produce l'acqua calda, mentre in inverno si può interpretare come la temperatura attuale dei termosifoni.

Attraverso i pulsanti + e - in alto per il riscaldamento e in basso per l'acqua calda sanitaria, potete scegliere le temperature desiderate per il riscaldamento. Vi suggeriamo:

Invece, per l'acqua calda sanitaria, potete scegliere la temperatura attraverso il pulsante + e - posti in basso. Vi suggeriamo una temperatura tra 38 e 45°C.

Il consiglio generale per le temperature dell'acqua sanitaria è di tenerla il più basso possibile, specialmente se il vostro acquedotto fornisce acqua molto dura (oltre i 30°F).

Lo scambiatore brevettato Radiant

Lo scambiatore è il nostro protagonista, lo Radiant l'ha realizzato con una serpentina concentrica che unisce sia il riscaldamento dell'acqua sanitaria che il riscaldamento, questo permette di abbassare notevolmente la temperatura dello scambiatore portando la caldaia ad una condensazione ottimale. Uno potrebbe pensare che lo scambiatore si avvicini a vecchi modelli proposti da altre aziende, ricordiamo lo scambiatore bitermico che ci ha dato non pochi problemi con l'acqua dura di Modena. Invece questa nuova classe di scambiatore, avendo la tubazione del sanitario interno alla serpentina permette di scaldare l'acqua gradualmente diminuendo quindi la formazione di calcare.

Altra nota importante circa la formazione di calcare, come già sottolineato da Radiant, la tubazione della caldaia R2K 24 è pensata per favorire una vibrazione della tubazione dell'acqua sanitaria, utile a scrostare il sottile deposito di calcare che va formandosi.

Circolatore Caldaia Modulante Radiant R2K 24

Innovazione Tecnologica: La Pompa Modulante per Caldaie

La pompa modulante di ultima generazione, con velocità regolabile dallo 0 al 100%, rappresenta un salto qualitativo nell'efficienza delle caldaie moderne. Gestita da un sofisticato sistema elettronico con un connettore di controllo dedicato, questa pompa consente di ottimizzare il consumo energetico e di ridurre i costi di gestione. La sua capacità di adattarsi dinamicamente alle necessità dell'impianto non solo garantisce prestazioni ottimali ma è anche un requisito fondamentale nelle nuove installazioni, evidenziando l'importanza di questa tecnologia per un futuro più sostenibile e risparmioso.

Spurgo Aria Automatico in Plastica 3/8 per caldaia Radiant R2K 24

Spurgo Aria Automatico in Plastica

Lo spurgo aria automatico in plastica, utilizzato come inserto nell'alloggio spurgo nel collettore della pompa, è un componente chiave nella caldaia Radiant R2K 24. Questo elemento, pur essendo piccolo, gioca un ruolo fondamentale nel garantire l'efficienza del sistema di riscaldamento eliminando l'aria dall'impianto.

Realizzato in plastica resistente, questo spurgo aria è progettato per inserirsi facilmente nell'alloggio dedicato nel collettore della pompa. Il suo utilizzo è particolarmente indicato per prevenire l'accumulo di aria nella circuiteria idraulica della caldaia, specialmente in impianti con molto alluminio dove tale problema è più frequente dopo periodi di inattività (estate).

Regolarmente controllare e sostituire lo spurgo aria e la pressione dell'impianto è essenziale per mantenere un funzionamento ininterrotto all'inizio della stagione di riscaldamento. La sua funzionalità è cruciale per il corretto funzionamento dell'intero impianto di riscaldamento domestico.

Spurgo Aria Automatico 3/8 per caldaia Radiant R2K 24

Spurgo Aria Automatico da 3/8

Lo spurgo aria automatico da 3/8 è un componente fondamentale nella caldaia Radiant R2K 24 per garantire l'eliminazione dell'aria presente nell'impianto di riscaldamento. Questo piccolo ma essenziale dispositivo ha un ruolo critico nel mantenere efficiente il sistema di riscaldamento.

Nonostante il suo costo contenuto, questo componente è vitale per assicurare che non ci sia aria intrappolata nell'impianto dei termosifoni, specialmente per quelli in alluminio, dove la presenza di aria può essere un problema frequente, soprattutto dopo lunghi periodi di inattività come durante l'estate.

La verifica della funzionalità e la sostituzione dello spurgo aria è sempre consigliata per prevenire problemi di circolazione all'inizio della stagione di riscaldamento. La sua efficienza è cruciale per il corretto funzionamento dell'intero sistema di riscaldamento domestico.

Sistemi di sicurezza da direttiva ErP

La costruzione e l'installazione delle caldaie in Europa sono strettamente regolamentate da una serie di normative europee, volte a garantire sicurezza, efficienza energetica e riduzione dell'impatto ambientale.

Una delle principali normative di riferimento è la Direttiva ErP (Energy-related Products), che impone requisiti rigorosi in termini di efficienza energetica e emissioni per tutti i prodotti correlati all'energia, inclusi le caldaie. Questa direttiva si affianca alle norme UNI EN specifiche per ogni tipo di caldaia, che dettagliano gli standard tecnici e di sicurezza da rispettare.

La caldaia R2K 24 conta quindi di:

Il Termostato di sicurezza, posizionato sulla mandata del riscaldamento, interviene bloccando l'afflusso di gas al bruciatore in caso di surriscaldamento dell'acqua nel circuito primario. È fondamentale non disattivare mai questo dispositivo di sicurezza.

Il Rilevatore a ionizzazione di fiamma garantisce la sicurezza bloccando la caldaia in caso di mancanza di gas o accensione incompleta del bruciatore principale.

Il Dispositivo antigelo attiva il bruciatore per mantenere la temperatura dell'acqua sopra i 5 °C, prevenendo il congelamento del sistema.

La Valvola di sicurezza idraulica, tarata a 3 bar, protegge il circuito di riscaldamento. È consigliabile collegarla a uno scarico sifonato e non usarla per svuotare il circuito.

Opere di miglioramento realizzabili

La caldaia a condensazione Radiant R2K 24, richiede una particolare attenzione alla corretta posa della tubazione dei fumi. Infatti, soprattutto nei tratti orizzontali si può formare condensa che compromette la funzionalità della ventola. Non è raro assistere a intubamenti in cui la tubazione fumi (specialmente se in corrugato) forma un sifone e fa produrre alla caldaia fortissimi rumori. È fondamentale l'intervento di un tecnico qualificato per assicurarsi che le tubazioni siano in condizioni ottimali.

Integrare un rubinetto gas con pozzetto di prova

Non sempre il contatore offre un collegamento per la prova strumentale di tenuta. Un consiglio utile è quello di sostituire il rubinetto gas sotto la caldaia con una valvola con pozzetto dotato di presa strumentale, essenziale per la prova di tenuta dell'impianto. Questo elemento può risultare cruciale in caso di ispezioni e controlli di sicurezza e agevola certamente la manutenzione della caldaia R2K 24.

Infatti durante la manutenzione dell'apparecchio è obbligatorio effettuare una prova idonea come la UNI 11137:2019 che verifica la corretta tenuta dell'impianto del gas.

Lavaggio Impianto di Riscaldamento

Il lavaggio dell'impianto di riscaldamento è cruciale per prevenire l'intasamento dello scambiatore primario della caldaia Radiant R2K 24. Con il passare del tempo, specialmente in impianti in ghisa o alluminio, si forma un fango metallico che può ostruire i passaggi stretti dello scambiatore.

Dopo aver eseguito il lavaggio dell'impianto, è altamente raccomandato installare un filtro magnetico defangatore sulla caldaia Radiant R2K 24. Questo filtro gioca un ruolo essenziale nella protezione dello scambiatore dall'accumulo di sporco e detriti, assicurando una maggiore efficienza e longevità del sistema di riscaldamento.

Ulteriori miglioramenti possono includere l'installazione di un termostato avanzato con funzione relais. Questo dispositivo consente di gestire in modo più efficace le ore di riscaldamento, contribuendo a ottimizzare i consumi energetici.

Accessori Suggeriti

Potreste prevedere una serie di accessori che migliorerebbero la funzionalità della caldaia R2K 24

Filtro Magnetico per il riscaldamento

Ritenuto il miglior accessorio per bloccare l'entrata di pulviscolo e detriti dall'impianto di riscaldamento all'interno dell'apparecchio.

Il filtro magnetico va applicato sulla linea del riscaldamento in entrata alla caldaia (Ritorno), separa tutto ciò che potrebbe ostruire la caldaia e causare aumenti di temperatura allo scambiatore primario. Anche la valvola deviatrice ne risulta meno sollecitata e l'adozione del filtro magnetico potrebbe prevenirne il trafilamento.

Pompa dosatrice di polifosfati

Qualora la durezza dell'acqua dell'acquedotto superi i 20 gradi francesi, vi possiamo suggerire di dotare la caldaia di un dosatore di polifosfati.

Questo additivo in polvere o nella versione liquida si miscela proporzionalmente nell'acqua fredda in entrata alla caldaia e diminuisce la formazione di calcare all'interno dell'apparecchio. I polifosfati vanno ripristinati ogni qualvolta si esauriscono.

Ve ne sono di modelli diversi ma i più comuni sono:

  • Polifosfati in Polvere
  • Polifosfati liquidi

Chiaramente la tipologia di polifosfato chiede un meccanismo idoneo per la miscelazione.

Personalizza il Clima di Casa con un Termostato

Ottieni il massimo dalla tua caldaia R2K 24 con un termostato o cronotermostato ambiente personalizzabile.

Queste soluzioni ti permettono di creare l'ambiente ideale in casa, regolando la temperatura secondo le tue esigenze specifiche. Scegli un cronotermostato per impostare programmi diversificati, adattando il clima domestico ai tuoi ritmi quotidiani e settimanali e migliorando l'efficienza energetica.

Tra i modelli disponibili troverai:

  • Cronotermostati Programmabili Giornalieri
  • Cronotermostati Programmabili Settimanali
  • Cronotermostati Intelligenti con Funzioni Smart

La scelta ideale dovrebbe rispondere alle tue preferenze e alle caratteristiche tecniche della tua caldaia R2K 24.

Cronotermostato Ambiente Giornaliero per Anziani

Il cronotermostato ambiente giornaliero è particolarmente adatto per gli anziani, offrendo una regolazione semplice e immediata della temperatura domestica.

Questo dispositivo è ideale per chi desidera un controllo intuitivo e senza complicazioni. La sua programmazione giornaliera consente di adattare facilmente la temperatura alle esigenze di ogni giorno, rendendolo particolarmente adatto per coloro che richiedono una soluzione semplice e affidabile.

  • Interfaccia utente semplice e chiara
  • Regolazione agevole della temperatura
  • Conforme alle normative di efficienza energetica

Il cronotermostato giornaliero rappresenta una soluzione economica e funzionale, ideale per chi necessita di un controllo diretto e agevole del riscaldamento.

Cronotermostato Settimanale

Per una gestione avanzata e personalizzata della temperatura domestica, il cronotermostato settimanale è una scelta eccellente.

Questo dispositivo consente di programmare diverse temperature per i vari giorni della settimana, adattandosi perfettamente alle diverse routine settimanali. È ideale per chi necessita di un controllo dettagliato del riscaldamento, con la possibilità di impostare temperature più basse nei giorni in cui la casa è vuota e più alte quando è occupata.

Alcune delle principali caratteristiche del cronotermostato settimanale includono:

  • Programmazione flessibile per ogni giorno della settimana
  • Funzioni avanzate per il risparmio energetico
  • Interfaccia utente intuitiva per una facile programmazione

Un cronotermostato settimanale è perfetto per chi cerca un equilibrio tra comfort, convenienza e efficienza energetica, fornendo un controllo preciso del clima domestico.

Termostati Evoluti di Nuova Generazione

I termostati evoluti di nuova generazione offrono tecnologie all'avanguardia per un controllo ottimale del clima domestico.

Questi dispositivi si distinguono per la loro capacità di apprendimento e adattamento alle abitudini degli utenti, regolando automaticamente la temperatura in base ai pattern quotidiani e stagionali. Con funzionalità come il controllo da remoto tramite smartphone e l'integrazione con sistemi di domotica, offrono un livello di comodità e efficienza energetica senza precedenti.

Caratteristiche salienti di questi termostati includono:

  • Connessione Wi-Fi e controllo remoto
  • Integrazione con assistenti vocali e sistemi smart home
  • Algoritmi di apprendimento per l'ottimizzazione automatica della temperatura

Per chi cerca la massima efficienza, comodità e personalizzazione nel controllo della temperatura domestica, un termostato evoluto di nuova generazione è la scelta ideale.

DATI DISPLAY MENU INFO

Per visualizzare i dati della caldaia dal menu informazioni basta premere il tasto INFO. Il codice informazioni verrà visualizzato sul lato sinistro dello schermo e il relativo valore verrà mostrato al centro dello schermo.
Usa i tasti ‘ + ’ e ‘ - ’ del circuito di riscaldamento per scorrere l'elenco dei dati visualizzati. Per uscire dalla modalità di visualizzazione premere il tasto INFO ‘ i ’.

Codice Info Descrizione
D0 Temperatura Sonda Circuito Domestico
D1 Temperatura Sonda Esterna
D2 Velocità Ventilatore
D3 Temperatura Sonda Area Inferiore [se Scheda Area Installata]
D4 Temperatura Sonda di Ritorno
D5 Temperatura Collettore Solare [se Scheda Solare Installata] (Scs)
D6 Temperatura Caldaia Solare (Inferiore) [se Scheda Solare Installata] (Sbsi)
D7 Temperatura Caldaia Solare (Superiore) [se Scheda Solare Installata] (Sbss)
D8 Temperatura Sonda Collettore Solare 2 [se Scheda Solare Installata] (Scs2)
D9 Temperatura Caldaia Solare Extra [se Scheda Solare Installata] (Sbs3)

Codici di segnalazione anomalie R2K 24

Per visualizzare gli ultimi 5 codici di segnalazione anomalie, dal più recente in ordine cronologico, attivare la modalità OFF mediante il tasto centrale e tener premuto per 5 secondi il tasto INFO. Per scorrere l’elenco delle anomalie memorizzate utilizzare i tasti PIU e MENO del riscaldamento. Per azzerare lo storico delle anomalie premere il tasto RESET. Per abbandonare l’ambiente di visualizzazione premere il tasto INFO

Codice Anomalia Causa Possibile Rimedio Riarmo
E01 Blocco fiamma senza accensione di fiamma
  • Mancanza gas; Verificare la rete di adduzione
  • Elettrodo di accensione rotto o a massa; Sostituirlo
  • Valvola gas rotta; Sostituirla
  • Lenta accensione regolata troppo bassa; Regolazione della minima o della lenta accensione
  • Pressione in entrata valvola troppo alta (solo per caldaie GPL); Controllare la pressione massima di regolazione
Riarmo manuale (Premere il tasto reset)
E02 Termostato di sicurezza (95°C)
  • Cavo termostato rotto o scollegato; Verificare il collegamento elettrico
  • Termostato rotto; Sostituirlo
Riarmo manuale (Premere il tasto reset)
E03 Termofusibile di sicurezza fumi (102°C)
  • Termofusibile rotto; Sostituirlo
  • Cavo termofusibile scollegato; Verificare il collegamento elettrico
Riarmo manuale (Premere il tasto reset)
E04 Mancanza acqua nell’impianto
  • Pressione acqua nell’impianto insufficiente (inferiore a 0,3 bar); Caricare l’impianto
  • Cavo pressostato acqua scollegato; Verificare il collegamento elettrico
  • Pressostato acqua rotto; Sostituirlo
Automatico
E05 Sonda riscaldamento
  • Sonda rotta o starata (Valore di resistenza 10 kOhm a 25 °C NTC); Sostituirla
  • Connettore sonda bagnato o scollegato; Verificare il collegamento elettrico
Automatico
E06 Sonda sanitario
  • Sonda rotta o starata (Valore di resistenza 10 kOhm a 25 °C NTC); Sostituirla
  • Connettore sonda bagnato o scollegato; Verificare il collegamento elettrico
Automatico
E15 Sonda ritorno
  • Sonda rotta o starata (Valore di resistenza 10 kOhm a 25 °C NTC); Sostituirla
  • Connettore sonda bagnato o scollegato; Verificare il collegamento elettrico
Automatico
E16 Elettroventilatore
  • Scheda elettroventilatore rotta; Sostituirla
  • Elettroventilatore rotto; Sostituirlo
  • Cavo di alimentazione elettrica malfunzionante; Sostituirlo
Automatico
E18 Circolazione insufficiente
  • Scambiatore ostruito; Effettuare una pulizia dello scambiatore o sostituirlo
  • Circolatore rotto o girante sporca; Effettuare una pulizia della girante o sostituire il circolatore
Automatico
E21 Errore generico interno scheda Errato riconoscimento di un segnale da parte del microprocessore della scheda di modulazione; Se la scheda di modulazione non resetta l’errore automaticamente, sostituirla Automatico
E22 Richiesta di programmazione parametri Perdita di memoria del microprocessore; Riprogrammazione parametri Riarmo manuale (Togliere tensione)
E35 Fiamma parassita
  • Elettrodo rilevazione malfunzionante; Pulirlo o sostituirlo
  • Cavo elettrodo rilevazione malfunzionante; Sostituirlo
  • Scheda di modulazione malfunzionante; Sostituirla
Riarmo manuale (Premere il tasto reset)
E40 Tensione di alimentazione Tensione di alimentazione fuori range di funzionamento (inferiore a 160 volts); Verificare la rete di alimentazione elettrica (L’errore si disattiva automaticamente non appena la tensione di alimentazione ritorna nei limiti richiesti) Automatico

Domande e Risposte Comuni sulla Caldaia

Ecco una lista di domande e risposte comuni che riceviamo frequentemente riguardo al modello di caldaia Radiant R2K 24. Questa sezione ti aiuterà a comprendere meglio le caratteristiche, le funzionalità e la manutenzione del tuo apparecchio.

L'acqua Calda ci mette un'eternità ad arrivare alla doccia / nel bagno !!

Il ritardo nell'arrivo dell'acqua calda nel bagno è spesso causato da un accumulo di sporco nel rompigetto o nei forellini del soffione della doccia. Questo accumulo può ridurre la portata d'acqua, rallentando di conseguenza il flusso dell'acqua calda nelle tubature. Pulendo questi accessori dal calcare, si può ripristinare nella maggior parte dei casi la velocità di arrivo dell'acqua calda.

Inoltre, se le tubazioni che collegano il bagno alla caldaia sono in ferro, esse potrebbero assorbire parte del calore dell'acqua, allungando i tempi di arrivo. La presenza di tubazioni in ferro può dunque influenzare la tempistica di consegna dell'acqua calda al bagno.

Rumori Forti Durante il Funzionamento

Se la vostra caldaia Radiant R2K 24 fa rumori forti durante il funzionamento, controllate innanzitutto la pressione dell'impianto. Una pressione troppo bassa può essere la causa. Diversamente, in questa caldaia a condensazione, può avvenire per carenza di manutenzione.

Infatti lo scambiatore tende durante il funzionamento a ossidare leggermente e nel lungo periodo si può formare una gran quantità di sporco nel sifone della condensa. La manutenzione regolare è fondamentale per ridurre il rischio di rumori o fermi macchina.

Compatibilità della caldaia con Opentherm

SI: I collegamenti termostato della caldaia sono configurati per un'interfaccia non alimentata, permettendo la connessione con un Termostato Intelligente o un Comando Remoto. Le possibilità offerte includono:

  • Regolazione della temperatura dell'acqua sanitaria: Particolarmente vantaggioso quando la caldaia R2K 24 si trova in luoghi meno accessibili come il solaio o un locale tecnico esterno.
  • Regolazione della temperatura dei radiatori: Il cronotermostato avanzato Opentherm consente di comunicare con la caldaia per regolare la temperatura dei radiatori oltre a quella ambiente.
  • Programmazione oraria per l'acqua sanitaria: Ideale per caldaie con accumulo, permette di ottimizzare i costi di mantenimento del boiler, come il consumo di gas.
  • Diagnostica e Gestione Errori: Con il protocollo Opentherm 2 o mediante comando remoto specifico del Radiant.
  • etc...

Premendo i pulsanti per regolare il riscaldamento la temperatura non cambia.

La pulsantiera è sensibile alle pressioni ripetute dopo anni di funzionamento. Spesso il non corretto funzionamento dei pulsanti di regolazione è dovuto all'assenza di termostato che ha portato ad utilizzare solamente i pulsanti della caldaia.

In virtù di questo è suggerito si l'installazione di una nuova scheda di controllo per ripristinare il corretto funzionamento della pulsantiera, integrate tuttavia anche un termostato per continuare a regolare il riscaldamento da un'altro dispositivo più allenato alle regolazioni e meno costoso.

Manuali PDF in italiano scaricabili

Servizi di Manutenzione

Attenzione! Operiamo solo su caldaie di marca EUROTERM, INNOVITA, FONDITAL, RADIANT.

ZONE SERVITE

  • Modena (No Centro Storico)
  • San Damaso / San Donnino
  • Sorbara / Bomporto
  • Formigine
  • Castelnuovo Rangone
