• Tipologia Caldaia: A Condensazione

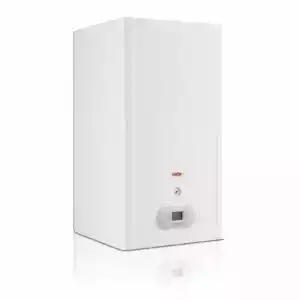

Il generatore di calore RADIANT R2KA 24/20 sfrutta il principio della condensazione dei fumi, in questo modo si ha il recupero del calore latente di condensazione e di conseguenza maggiore efficienza energetica rispetto ad una caldaia tradizionale. Se avete famiglie numerose o vasche da bagno oppure idromassaggi, il boiler incorporato da 20 LT litri vi aiuterà per acque molto dure. La caldaia è stata progettata per il collegamento con un boiler ausiliario esterno per fornire l'acqua calda sanitaria.

Ottieni assistenza! Per l'area di Modena siamo a disposizione al numero 059 345300.

Le caldaie tradizionali utilizzano solo una parte del calore sensibile dei fumi di combustione perché occorre evitare la condensazione dei fumi, che darebbe origine a fenomeni corrosivi. Attraverso il camino, queste caldaie, disperdono gran parte del calore latente.

Il riscaldamento a gas basato sulla tecnologia a condensazione è sempre una buona scelta, si riduce anche il consumo di gas, fino al 30% quando si sostituisce la vecchia caldaia. Risparmiando i tempi di arrivo dell'acqua calda al rubinetto.

RADIANT consiglia sempre condotti di scarico specifici per la condensa della caldaia, resistenti agli acidi della condensa. Le tubazioni di scarico devono essere installate con una pendenza verso la caldaia tale da garantire il reflusso della condensa verso la camera di combustione che è costruita per raccogliere e scaricare la condensa. Nel caso in cui questo non fosse possibile è necessario installare, nei punti di ristagno della condensa, dei sistemi in grado di raccogliere e convogliare la condensa al sistema di scarico. è necessario evitare punti di ristagno della condensa nel sistema di evacuazione dei prodotti della combustione, ad eccezione del battente dell'eventuale sifone collegato al sistema di evacuazione dei prodotti della combustione. Come vuole la normativa, la condensa non può essere recuperata dall'utente, evitate in generale i punti di ristagno. Ne è vietata la raccolta in tanica e l'utilizzo per annaffiare le piante.

  1. Dati Tecnici
  2. Avvertenze generali per l'utilizzo
    1. Avvertenze circa l'uso di energia elettrica
    2. Nel caso di odore di gas
  3. Consigli utili
    1. Annualmente oppure all'inizio della stagione invernale
    2. Calcare e accumulo boiler
    3. Andare in ferie
    4. Temperature suggerite
  4. Errori, Anomalie e Risoluzione dei problemi
  5. Il display della caldaia RADIANT R2KA 24/20
    1. Regolazioni e errori della caldaia RADIANT R2KA 24/20
    2. Errori e segnalazioni
    3. Problemi sul riscaldamento
  6. Accessori consigliati
  7. Manuali d'uso in PDF stampabili

Dati Tecnici

Riepiloghiamo i dati tecnici della caldaia R2KA 24/20

Dato Valore
Servizi e Qualità Riscaldamento, Produzione ACS, boiler
Rendimento utile a potenza termica no­minale e regime ad alta temperatura 96,6
Rendimento utile al 30% della potenza termica nominale e regime a bassa tem­peratura 107
Efficienza Energetica di riscaldamento dell'acqua 81
Efficienza energetica stagionale del riscaldamento d’am­biente 91

Avvertenze generali per l'utilizzo

Per la convalida della garanzia l'apparecchio termico deve essere messa in funzione da un Centro Assistenza Tecnica autorizzato RADIANT entro, e non oltre, 30 giorni dalla data di installazione. Prima di accendere la caldaia l'utente deve accertarsi che nel Certificato di prima accensione ci sia il timbro del Centro Assistenza tecnica che attesti il collaudo e la prima accensione della caldaia. Il cliente, per poter usufruire della garanzia fornita dal costruttore, deve osservare scrupolosamente ed esclusivamente le prescrizioni indicate nella sezione utente del manuale. Questa caldaia dovrà essere destinata all'uso per la quale è stata espressamente costruita: riscaldare acqua ad una temperatura inferiore a quella di ebollizione a pressione atmosferica. Ogni altro uso è da considerarsi improprio e quindi pericoloso. È esclusa qualsiasi responsabilità contrattuale ed extracontrattuale del costruttore per i danni causati a persone, animali o cose derivanti dall'errato utilizzo. Non ostruire le aperture di ventilazione del locale dove è installato un apparecchio a gas per evitare il verificarsi di miscele tossiche ed esplosive. Non permettere che la caldaia sia usata da persone bambini compresi le cui capacità fisiche, sensoriali o mentali siano ridotte, oppure con mancanza di esperienza o di conoscenza, a meno che esse abbiano potuto beneficiare, attraverso l'intermediazione di una persona responsabile della loro sicurezza, di una sorveglianza o di istruzioni riguardanti l'uso dell'apparecchio.

Avvertenze circa l'uso di energia elettrica

  • Non tirare i cavi elettrici
  • Non toccare l'apparecchio con parti bagnate e o umide e o a piedi nudi
  • In caso di danneggiamento del cavo, spegnere l'apparecchio e rivolgersi esclusivamente a personale professionalmente qualificato per la sostituzione dello stesso.
  • Non lasciare esposto l'apparecchio ad agenti atmosferici pioggia, sole, ecc. a meno che non sia espressamente previsto.

Nel caso di odore di gas

  • Chiudere i rubinetti del gas.
  • Chiedere l'immediato intervento di personale professionalmente qualificato.
  • Non azionare interruttori elettrici, il telefono e qualsiasi altro apparecchio che possa generare scariche elettriche o scintille.
  • Aprire immediatamente porte e finestre per creare un ricambio di aria che possa pulire velocemente il locale.

Consigli utili

la manutenzione annuale è indispensabile per la validità della garanzia convenzionale RADIANT. Per mantenere inalterate le caratteristiche di sicurezza e rendimento che contraddistinguono l'apparecchio è necessario far eseguire la manutenzione con cadenza annuale.

Annualmente oppure all'inizio della stagione invernale

  • Controllare che la pressione dell'impianto di riscaldamento sia tra 1 e 1, 5 bar.
  • Verificare la carica delle batterie del regolatore di ambiente.
  • Controllare regolarmente la pressione mostrata dal manometro.
  • Contatta il tuo manutentore di fiducia per effettuare la manutenzione e la pulizia.

Calcare e accumulo boiler

quantita_calcare_nel_boiler Manuale di istruzioni RADIANT R2KA 24/20 manuale PDF in italiano

Con il passare degli anni, l'apparecchio termico tenderà ad accumulare calcare. Ogni 10 anni è fortemente suggerito il pulire bollitore dal calcare, Questo permette di recuperare il potere di assorbimento dell'accumulo. Infatti con ingenti quantità di calcare l'apparecchio termico presenterà frequenti spegnimenti e riaccensioni durante il consumo di acqua sanitaria. Per un nucleo famigliare di 2 persone è dunque consigliato questo intervento di decalcificazione bollitore.

Andare in ferie

Tutte le caldaie, anche quelle più recenti hanno una remota possibilità di perdita. Il suggerimento è di adottare una serie di misure che possano aiutarvi a stare più tranquilli durante le vostre vacanze:

  • Chiudete il contatore del gas.
  • Chiudete il contatore dell'acqua sanitaria.
  • Spegnete l'apparecchio termico.

Al vostro ritorno eseguite al contrario tutte le procedure. Successivamente vi potrà servire riarmare l'apparecchio termico dall'errore di mancata accensione.

Temperature suggerite

La caldaia RADIANT R2KA 24/20 è sempre capace di produrre la temperatura che volete per riscaldamento l'l'acqua calda (ACS). Potete fare la regolazione delle temperature attraverso il pannello comandi. tuttavia vi suggeriamo di regolare la temperatura del riscaldamento a seconda delle necessità e la temperatura dell'acqua calda sanitaria (ACS) al minimo indispensabile per via del calcare. Vi suggeriamo di utilizzare temperature basse per favorire il principio della condensazione.

Errori, Anomalie e Risoluzione dei problemi

Il display, in caso di anomalia o errore mostra il codice errore, il controllo degli errori permette alla caldaia di lavorare in totale sicurezza, attenersi dunque al manuale fornito con la caldaia.

Il display della caldaia RADIANT R2KA 24/20

Display caldaia RADIANT R2KA 24/20

Regolazioni e errori della caldaia RADIANT R2KA 24/20

Sul pannello comandi della caldaia a condensazione RADIANT R2KA 24/20 trovate tutte le informazioni di funzionamento In particolare i due simboli rubinetto e riscaldamento che potete variare premendo ripetutamente il pulsante centrale , questi due simboli vi permettono di capire se il generatore di calore si trova in funzione Estiva o Invernale. Questi due simboli lampeggiano quando la caldaia si sta impegnando a servire la funzione specifica

Normalmente la caldaia vi mostra la temperatura di mandata, dovete interpretare questa temperatura come quella interna della caldaia. in virtù di questo vedrete salire la temperatura anche in estate quando la caldaia RADIANT R2KA 24/20 produce l'acqua calda, mentre in inverno si può interpretare come la temperatura attuale dei termosifoni

Attraverso i pulsanti e a sinistra per il riscaldamento e a destra per l'acqua calda sanitaria, potete scegliere le temperature desiderate per il riscaldamento, cui vi suggeriamo:

  • Da 45°C a 60°C se avete un riscaldamento a termosifoni di ghisa
  • Da 25°C a 38°C se avete un riscaldamento a pavimento
  • Da 55°C a 65°C se avete un riscaldamento a termosifoni in alluminio o acciaio

Invece, circa il sanitario, potete scegliere la temperatura dell'acqua caldaia sanitaria attraverso il pulsante + e - posti sulla destra, cui vi suggeriamo:

  • Una temperatura tra 38 e 45°C

Il consiglio generale circa le temperature dell'acqua sanitaria è di tenerla il più basso possibile se il vostro acquedotto vi fornisce acqua molto dura (Oltre i 30°F).

Errori e segnalazioni

Descriviamo gli errori più comuni della caldaia RADIANT R2KA 24/20:

  • Errore E18: Circolazione insufficiente, la caldaia RADIANT R2KA 24/20 controlla il flusso di circolazione dell'acqua tecnica, può esservi il filtro magnetico sporco a tal punto da impedire la circolazione dell'impianto, pulirlo. Diversamente contattare l'assistenza.
  • Errore E04: Mancanza Acqua. Controllate il manometro posto al centro della caldaia R2KA 24/20, nel caso la lancetta segni un valore minore di 0,8 bar, questo errore appare. Per ripristinare l'errore agite sul rubinetto di riempimento posto sotto (di solito cilindrico e nero) per riportare la pressione a circa 1,5 bar, l'errore si ripristina automaticamente e il display mostrerà la dicitura F33
  • Errore E03: Termofusibile lato fumi interrotto. Si tratta di un errore che riguarda il termofusibile lato fumi, contattate l'assistenza.
  • Errore E01: Blocco fiamma, può succedere quando viene sostituito il contatore del gas, l'errore è resettabile attraverso il pulsante R. Diversamente contattare l'assistenza.
  • Dicitura F28: Inizio del trattamento Anti-Legionella, La caldaia si porta in questo stato: Mezz'ora dopo aver dato corrente e tutte le settimane successive a questo orario e questo giorno della settimana a partire dalla prima alimentazione. Il trattamento prevede il riscaldamento dell'acqua sanitaria fino a circa 60°C, attenzione quindi al pericolo scottature. Potete decidere l'orario migliore per questo trattamento spegnendo la caldaia una sera tardi, successivamente il contatore interno della caldaia a condensazione R2KA 24/20 effettuerà il trattamento una volta alla settimana di sera, dando tempo al bollitore di smaltire la temperatura entro la mattina successiva.
  • Dicitura F33: Appare normalmente dopo aver ripristinato la pressione della caldaia RADIANT R2KA 24/20, consiste nel ciclo di sfiato aria. La caldaia si impegna a sfiatare l'aria che circola all'interno dell'acqua tecnica, questa procedura ha durata di circa 2 minuti.

Problemi sul riscaldamento

Per nostra esperienza buona parte dei problemi avuti con il generatore di calore R2KA 24/20 è risolvibile controllando la pressione oppure cambiando le batterie del termostato ambiente. Bene anche tentare di riarmare la caldaia, con il pulsante di riarmo, come da istruzioni. Infatti può accadere che recentemente sia stata chiusa la valvola generale del gas oppure che vi sia stato un cambio del contatore del gas, verificare dunque se i fornelli si accendono correttamente ed eventualmente spurgare l'aria.

Passate dunque a verificare il cronotermostato ambiente:

  • Le batterie ricaricabili non hanno sufficiente amperaggio per il funzionamento. avete utilizzato batterie ricaricabili?
  • Provate a inserire la modalità manuale e alzare la temperatura richiesta. E comparso il simbolino della richiesta di calore?
  • Se il vostro termostato ambiente ha le stagioni di riferimento accertatevi che sia correttamente selezionata la modalità invernale
  • Potete dunque effettuare una prova alzando la temperatura al regolatore di ambiente, specialmente in autunno quando le temperature esterne non sono troppo basse, è comune che i riscaldamento a pavimento e o termosifoni siano freddi.

Accessori consigliati

Filtro Magnetico riscaldamento

In virtù del funzionamento sull'impianto di la caldaia RADIANT R2KA 24/20 può trovare estremamente utile l'impiego di un filtro defangatore magnetico , capace di trattenere le impurità circolanti . Il defangatore magnetico trattiene pulviscolo sotto forma di fanghi e scaglie di ruggine prima che arrivino allo Scambiatore primario dove solitamente rimangono intrappolate determinando il funzionamento della caldaia. Oggi il filtro defangatore magnetico viene largamente utilizzato per la caldaia, RADIANT ne incoraggia l'uso ai fini della garanzia.

Cronotermostato

Un accessorio che merita particolare attenzione è la sonda di temperatura esterna che ha lo scopo di modulare automaticamente la temperatura di mandata dell'impianto e la potenza erogata ( la temperatura dell'acqua che dalla caldaia giunge ai radiatori e o pannelli radianti ). Sonda di temperatura esterna e cronotermostato ambiente possono lavorare anche simultaneamente, in funzione delle esigenze personali. Il corretto posizionamento della sonda è fondamentale e deve essere valutato in funzione delle caratteristiche climatiche del luogo di riferimento. Il posizionamento standard è nella zona Nord-Ovest dell'edificio, in cui di solito il valore di riferimento della temperatura esterna rilevata è il più basso. La sonda egisce sempre sulla caldaia R2KA 24/20, indipendentemente dalla presenza di un termostato ambiente.

Cronotermostato

Grazie alla morsettiera, potete effettuare il collegamento con un regolatore di ambiente. Il generatore di calore RADIANT R2KA 24/20 regola la temperatura dell'acqua del riscaldamento e un eventuale termostato ambiente la temperatura dell'ambiente. Un termostato è in grado di garantirti una temperatura domestica costantemente gradevole, o meglio per un controllo anche fuori casa potete collegare un modello onde radio.

  • Un termostato senza fili ti consente di far funzionare il tuo sistema di riscaldamento ovunque e in qualsiasi momento, comodamente tramite l'app dal tuo smartphone o tablet.
  • Ti dà l'opportunità di monitorare i tuoi consumi individuali e, di conseguenza, generare ancora più risparmi.

Manuali d'uso in PDF stampabili

download-solid Manuale di istruzioni RADIANT R2KA 24/20 manuale PDF in italiano

Scarica il manuale d'uso e di istruzioni per l'utente, Questo deve sempre accompagnare il generatore di calore in formato stampato.
