Regolatore ambiente che vi permette di ottenere la temperatura ideale nel momento che volete. Per le Vostre esigenze di comfort sono disponibili diverse funzioni illustrate di seguito. Potete scegliere tra l’impostazione di fabbrica o impostare i parametri secondo le vostre specifiche esigenze. Il regolatore dovrebbe essere montato nella stanza di riferimento
- Regolazioni e Display
- Problemi Comuni
- Domande Frequenti
- Montaggio e Installazione
- Dove Acquistare
- Manuali in PDF
Regolazioni e Display
Il Display
Descrizione del display del termostato.

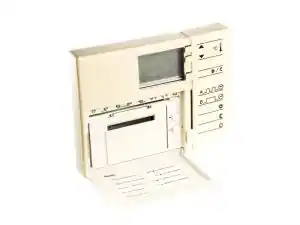

Il termostato REV10 prodotto da Siemens è la versione giornaliera del REV 22, il display mostra informazioni come:
- Orario attualmente impostato
- Temperatura attualmente rilevata
- Se il funzionamento attuale è Comfort (SOLE) oppure Economia (LUNA)
- Il programma attualmente attivo che compare sul grafico nella parte bassa del diplay
Funzione dei tasti
Sul Termostato REV10 avete a disposizione due Selettori, quello si sinistra che vi si accede aprendo lo sportello (3) e permette la programmazione.
E il selettore di destra che è accessibile sempre che permette la selezione del modo di funzionamento.
Il Selettore di programmazione
Aprendo lo sportello avrete a disposizione il selettore di programmazione del Termostato Siemens REV10, alla fine di ogni programmazione riporrete il selettore sulla posizione RUN.
- Impostate prima di tutto l'orario spostando il selettore in posizione OROLOGIO. Utilizzate i pulsanti + o - e regolate l'ora
- Potete impostare gli orari di intervento tenendo conto di un paio di cose:
- Il Programma A ha quattro interventi giornalieri (Accensione / Spegnimento, Accensione / Spegnimento)
- Il programma B ha due orari di intervento (Accensione e spegnimento)
Quindi il termostato REV10 commuta in accensione tra la temperatura Economia alla temperatura Comfort.
In Spegnimento invece commuta tra quella di Comfort a quella di Economia. A breve Spiegheremo anche l'impostazione delle temperature.
Il Selettore di Funzionamento
Posto a destra nel termostato REV 10, vi permette di selezionare le modalità di funzionamento tra:
- A: Programma a 4 interventi
- B: Programma a 2 interventi
- Comfort Permanente
- Economia Permanente
- Spento (Antigelo attivo)
Regolare l'ora corretta
Impostate l'ora corretta del termostato REV 10, aprite lo sportello e spostate il selettore a sinistra sul simbolo orologio.
Utilizzate adesso i pulsanti + o - per regolare l'ora corretta. Al termine ponete sempre il selettore in posizione RUN.
Impostare un programma di funzionamento
Prendete come esempio un programma semplice:
In Questo programma si Accende alle 06:00 e si spegne alle 22:00, per programmarlo utilizzeremo il programma B (a due interventi):
- Spostiamo il selettore di programmazione (dentro allo sportello) in posizione P1 e imposteremo con il pulsante + e - le ore 06:00
- Ci sposteremo in posizione P2 e imposteremo le ore 22:00
- Ore le temperature:
- Spostate il selettore in posizione SOLE e impostate 18°c oppure una vostra temperatura di accensione preferita.
- Spostate il selettore in posizione LUNA e impostate 16°c per lo spegnimento
- Porteremo nuovamente il selettore in posizione RUN.
Per concludere, spostiamo il selettore di destra in posizione B per avviare il programma appena impostato.
Un programma più complesso per la giornata potrebbe utilizzare il modo di funzionamento di A a 4 interventi:
In questo esempio utilizzeremo sempre il selettore di programmazione (quello dentro allo sportello)
- P1, l'accensione la imposteremo alle ore 06:00
- P2, lo spegnimento lo imposteremo alle ore 08:00
- P3, l'accensione la imposteremo alle ore 17:00
- P4, lo spegnimento lo imposteremo alle ore 22:00
Le temperature sono le medesime, alla fine ricordate sempre di spostare il selettore di programmazione su RUN.
Per terminare spostate il selettore di sinistra su A per avviare il programma impostato.
Problemi Comuni
Il termostato non accende il riscaldamento!
Soluzioni per risolvere il problema di riscaldamento con il termostato.
Codici di errore
Descrizione dei codici di errore comuni e come risolverli.
Domande Frequenti
A voi le domande e le più frequenti formulate:
Avete troppo caldo o troppo freddo ?
Con la pressione del pulsante + o - potete aumentare o diminuire la temperatura ambiente impostata con risoluzione di 0,2 °C fino ad un massimo di ±4 °C. Il display mostra prima il nuovo valore impostato e poi il valore reale misurato. Questi cambiamenti restano convalidati solo fino al successivo periodo di funzionamento. Tuttavia se avete sempre troppo caldo o troppo freddo modificate la temperatura dei periodi (es. T1).
Volete cambiare le batterie?
Procuratevi due batterie alcaline tipo AA, 1,5 V. Rimuovete il porta batterie e quindi le batterie stesse. Attenzione: i valori impostati vengono mantenuti per un solo minuto! Non disperdete le batterie esaurite nell’ambiente.
Avete bisogno in continuazione della temperatura di comfort?
Posizionate il cursore sul simbolo SOLE T3. Questo vi garantisce il funzionamento continuo senza commutazioni ad orario alla temperatura T3.
Montaggio e Installazione
Istruzioni dettagliate per il montaggio e l'installazione del termostato.
- L'unità deve essere montata dove è più facile misurare la temperatura ambiente medie, lontano da irradiazione solare o fonti di freddo.
- L'unità deve essere posta lontano da fonti di disturbo come ad esempio:
- Non montare su superfici metalliche
- Non montare vicino cavi elettrici, apparecchiature elettriche come PC, TV, forni a microonde, ecc.
- Non montare l'unità in prossimità di pareti metalliche o elementi costruttivi a base di metallo
Dove Acquistare
Acquista in tutta sicurezza su Amazon !
NB: Il termostato non è più in produzione, tuttavia suggeriamo i seguenti modelli che lo sostituiscono:
