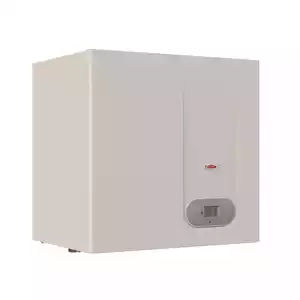

L'apparecchio termico RADIANT R1K 100 sfrutta il principio della condensazione dei prodotti della combustione, in questo modo si ha il recupero del calore latente di condensazione e di conseguenza maggiore efficienza energetica rispetto ad una caldaia tradizionale.

Ottieni assistenza! Per l'area di Modena siamo a disposizione al numero 059 345300.

Le caldaie tradizionali non possono sfruttare tutto il calore sensibile, per evitare la corrosione della condensa. Il vapore acqueo generato dal processo di combustione viene quindi disperso in atmosfera attraverso il camino e con esso il calore latente associato.

Con questo apparecchio a condensazione, risparmiate fino al 30% di gas in meno rispetto a una caldaia della precedente generazione.

Per l'aspirazione aria/scarico fumi devono essere utilizzati i condotti e i sistemi specifici per caldaie a condensazione originali previsti dal produttore, resistenti all'attacco degli acidi di condensa. Le tubazioni di scarico devono essere installate con una pendenza verso la caldaia tale da garantire il reflusso della condensa verso la camera di combustione che è costruita per raccogliere e scaricare la condensa. Nel caso in cui questo non fosse possibile è necessario installare, nei punti di ristagno della condensa, dei sistemi in grado di raccogliere e convogliare la condensa al sistema di scarico. Evitate in generale i punti di ristagno. Sempre circa la condensa, è vietato il recupero della stessa da parte dell'utente, le tubature devono essere quindi collegate dalla caldaia allo scarico senza punti di prelievo. Ne è vietata la raccolta in tanica e l'utilizzo per ferri da stiro.

  1. Avvertenze generali per l'utilizzo
    1. Avvertenze circa l'uso di energia elettrica
    2. Nel caso di odore di gas
  2. Consigli utili
    1. Annualmente oppure all'inizio della stagione invernale
    2. Andare in ferie
    3. Temperature suggerite
  3. Errori, Anomalie e Risoluzione dei problemi
  4. Il display della caldaia RADIANT R1K 100
    1. Regolazioni e errori della caldaia RADIANT R1K 100
    2. Errori e segnalazioni
    3. Problemi sul riscaldamento
  5. Accessori consigliati
  6. Manuali d'uso in PDF stampabili

Avvertenze generali per l'utilizzo

Entro 30 giorni dalla data di installazione, il generatore di calore deve essere messa in funzione da un centro RADIANT per avviarne la garanzia. Prima di accendere la caldaia l'utente deve accertarsi che nel Certificato di prima accensione ci sia il timbro del Centro Assistenza tecnica che attesti il collaudo e la prima accensione della caldaia. Questa caldaia dovrà essere destinata all'uso per la quale è stata espressamente costruita: riscaldare acqua ad una temperatura inferiore a quella di ebollizione a pressione atmosferica. Ogni altro uso è da considerarsi improprio e quindi pericoloso. È esclusa qualsiasi responsabilità contrattuale ed extracontrattuale del costruttore per i danni causati a persone, animali o cose derivanti dall'errato utilizzo. Il cliente, per poter usufruire della garanzia fornita dal costruttore, deve osservare scrupolosamente ed esclusivamente le prescrizioni indicate nella sezione utente del manuale. Non ostruire le aperture di ventilazione del locale dove è installato un apparecchio a gas per evitare il verificarsi di miscele tossiche ed esplosive. Non permettere che la caldaia sia usata da persone bambini compresi le cui capacità fisiche, sensoriali o mentali siano ridotte, oppure con mancanza di esperienza o di conoscenza, a meno che esse abbiano potuto beneficiare, attraverso l'intermediazione di una persona responsabile della loro sicurezza, di una sorveglianza o di istruzioni riguardanti l'uso dell'apparecchio.

Avvertenze circa l'uso di energia elettrica

  • Non lasciare esposto l'apparecchio ad agenti atmosferici pioggia, sole, ecc. a meno che non sia espressamente previsto.
  • Non tirare i cavi elettrici
  • Non toccare l'apparecchio con parti bagnate e o umide e o a piedi nudi
  • In caso di danneggiamento del cavo, spegnere l'apparecchio e rivolgersi esclusivamente a personale professionalmente qualificato per la sostituzione dello stesso.

Nel caso di odore di gas

  • Non azionare interruttori elettrici, il telefono e qualsiasi altro apparecchio che possa generare scariche elettriche o scintille.
  • Chiedere l'immediato intervento di personale professionalmente qualificato.
  • Chiudere i rubinetti del gas.
  • Aprire immediatamente porte e finestre per creare un ricambio di aria che possa pulire velocemente il locale.

Consigli utili

la manutenzione annuale è indispensabile per la validità della garanzia convenzionale RADIANT. Per mantenere inalterate le caratteristiche di sicurezza e rendimento che contraddistinguono l'apparecchio è necessario far eseguire la manutenzione con cadenza annuale.

Annualmente oppure all'inizio della stagione invernale

  • Controllare regolarmente la pressione mostrata dal manometro.
  • Contatta il tuo manutentore di fiducia per effettuare la manutenzione e la pulizia.
  • Verificare la carica delle batterie del cronotermostato ambiente.
  • Verificare che la pressione dell'impianto di riscaldamento sia tra 1 e 1, 5 bar.

Andare in ferie

Tutte le caldaie, anche quelle più recenti hanno una remota possibilità di perdita. Il suggerimento è di adottare una serie di misure che possano aiutarvi a stare più tranquilli durante le vostre vacanze:

  • Spegnete la caldaia.
  • Chiudete il contatore del gas.
  • Chiudete il contatore dell'acqua sanitaria.

Al vostro ritorno eseguite al contrario tutte le procedure. Successivamente vi potrà servire riarmare il generatore di calore dall'errore di mancata accensione.

Temperature suggerite

L'apparecchio termico RADIANT R1K 100 è sempre capace di produrre la temperatura che volete per riscaldamento. Potete fare la regolazione delle temperature attraverso il pannello comandi. tuttavia vi suggeriamo di regolare la temperatura del riscaldamento a seconda delle necessità. Suggeriamo di utilizzare temperature basse per favorire il principio della condensazione.

Errori, Anomalie e Risoluzione dei problemi

Il display, in caso di anomalia o errore mostra il codice errore, il controllo degli errori permette alla caldaia di lavorare in totale sicurezza, attenersi dunque alle istruzioni fornite con la caldaia.

Il display della caldaia RADIANT R1K 100

Descrizione Display

Regolazioni e errori della caldaia RADIANT R1K 100

Sul pannello comandi della caldaia a condensazione RADIANT R1K 100 trovate tutte le informazioni di funzionamento In particolare i due simboli rubinetto e riscaldamento che potete variare premendo ripetutamente il pulsante centrale , questi due simboli vi permettono di capire se l'apparecchio termico si trova in funzione Estiva o Invernale. Questi due simboli lampeggiano quando la caldaia si sta impegnando a servire la funzione specifica

Normalmente la caldaia vi mostra la temperatura di mandata, dovete interpretare questa temperatura come quella interna della caldaia. in virtù di questo vedrete salire la temperatura anche in estate quando la caldaia RADIANT R1K 100 produce l'acqua calda, mentre in inverno si può interpretare come la temperatura attuale dei termosifoni

Attraverso i pulsanti e a sinistra per il riscaldamento e a destra per l'acqua calda sanitaria, potete scegliere le temperature desiderate per il riscaldamento, cui vi suggeriamo:

  • Da 55°C a 65°C se avete un riscaldamento a termosifoni in alluminio o acciaio
  • Da 45°C a 60°C se avete un riscaldamento a termosifoni di ghisa
  • Da 25°C a 38°C se avete un riscaldamento a pavimento

Invece, circa il sanitario, potete scegliere la temperatura dell'acqua caldaia sanitaria attraverso il pulsante + e - posti sulla destra, cui vi suggeriamo:

  • Una temperatura tra 38 e 45°C

Il consiglio generale circa le temperature dell'acqua sanitaria è di tenerla il più basso possibile se il vostro acquedotto vi fornisce acqua molto dura (Oltre i 30°F).

Errori e segnalazioni

Descriviamo gli errori più comuni della caldaia RADIANT R1K 100:

  • Errore E01: Blocco fiamma, può succedere quando viene sostituito il contatore del gas, l'errore è resettabile attraverso il pulsante R. Diversamente contattare l'assistenza.
  • Errore E04: Mancanza Acqua. Controllate il manometro posto al centro della caldaia R1K 100, nel caso la lancetta segni un valore minore di 0,8 bar, questo errore appare. Per ripristinare l'errore agite sul rubinetto di riempimento posto sotto (di solito cilindrico e nero) per riportare la pressione a circa 1,5 bar, l'errore si ripristina automaticamente e il display mostrerà la dicitura F33
  • Errore E18: Circolazione insufficiente, la caldaia radiant R1K 100 controlla il flusso di circolazione dell'acqua tecnica, può esservi il filtro magnetico sporco a tal punto da impedire la circolazione dell'impianto, pulirlo. Diversamente contattare l'assistenza.
  • Errore E03: Termofusibile lato fumi interrotto. Si tratta di un errore che riguarda il termofusibile lato fumi, contattate l'assistenza.
  • Dicitura F28: Inizio del trattamento Anti-Legionella, La caldaia si porta in questo stato: Mezz'ora dopo aver dato corrente e tutte le settimane successive a questo orario e questo giorno della settimana a partire dalla prima alimentazione. Il trattamento prevede il riscaldamento dell'acqua sanitaria fino a circa 60°C, attenzione quindi al pericolo scottature. Potete decidere l'orario migliore per questo trattamento spegnendo la caldaia una sera tardi, successivamente il contatore interno della caldaia a condensazione R1K 100 effettuerà il trattamento una volta alla settimana di sera, dando tempo al bollitore di smaltire la temperatura entro la mattina successiva.
  • Dicitura F33: Appare normalmente dopo aver ripristinato la pressione della caldaia radiant R1K 100, consiste nel ciclo di sfiato aria. La caldaia si impegna a sfiatare l'aria che circola all'interno dell'acqua tecnica, questa procedura ha durata di circa 2 minuti.

Problemi sul riscaldamento

Di solito buona parte dei problemi avuti con la caldaia R1K 100 è risolvibile sostituendo le batterie del termostato ambiente oppure controllando la pressione. Bene anche tentare di riarmare il generatore di calore, con il pulsante di riarmo, come da istruzioni. Infatti può accadere che recentemente sia stata chiusa la valvola generale del gas oppure che vi sia stato un cambio del contatore del gas, controllare dunque se i fornelli si accendono correttamente ed eventualmente spurgare l'aria.

Passate dunque a verificare il cronotermostato ambiente:

  • Le batterie ricaricabili non hanno sufficiente amperaggio per il funzionamento. avete utilizzato batterie ricaricabili?
  • Provate a inserire la modalità manuale e alzare la temperatura richiesta. E comparso il simbolino della richiesta di calore?
  • Se il vostro regolatore di ambiente ha le stagioni di riferimento accertatevi che sia correttamente selezionata la modalità invernale
  • Potete dunque effettuare una prova alzando la temperatura al regolatore di ambiente, specialmente in autunno quando le temperature esterne non sono troppo basse, è comune che i riscaldamento a pavimento e o radiatori siano freddi.

Accessori consigliati

Cronotermostato

Un accessorio che merita particolare attenzione è la sonda di temperatura esterna che ha lo scopo di modulare automaticamente la temperatura di mandata dell'impianto e la potenza erogata ( la temperatura dell'acqua che dalla caldaia giunge ai termosifoni e o riscaldamento a pavimento ). La sonda egisce sempre sulla caldaia R1K 100, indipendentemente dalla presenza di un termostato ambiente. Il corretto posizionamento della sonda è fondamentale e deve essere valutato in funzione delle caratteristiche climatiche del luogo di riferimento. Il posizionamento standard è nella zona Nord-Ovest dell'edificio, in cui di solito il valore di riferimento della temperatura esterna rilevata è il più basso. Sonda di temperatura esterna e cronotermostato ambiente possono lavorare anche simultaneamente, in funzione delle esigenze personali.

Filtro Magnetico riscaldamento

In virtù del funzionamento sull'impianto di l'apparecchio termico RADIANT R1K 100 può trovare estremamente utile l'impiego di un defangatore magnetico , capace di trattenere le impurità circolanti . Il filtro magnetico trattiene pulviscolo sotto forma di scaglie di ruggine e fanghi prima che arrivino allo Scambiatore primario dove solitamente rimangono intrappolate determinando il funzionamento della caldaia. Oggi il defangatore magnetico viene largamente utilizzato per il generatore di calore, RADIANT ne incoraggia l'uso ai fini della garanzia.

Cronotermostato

Grazie alla morsettiera, potete effettuare il collegamento con un termostato ambiente. Il generatore di calore RADIANT R1K 100 regola la temperatura dell'acqua del riscaldamento e un eventuale regolatore di ambiente la temperatura dell'ambiente. Un termostato è in grado di garantirti una temperatura domestica costantemente gradevole, o meglio per un controllo anche fuori casa potete installare un modello senza fili.

  • Un termostato onde radio ti consente di far funzionare il tuo sistema di riscaldamento ovunque e in qualsiasi momento, comodamente tramite l'app dal tuo smartphone o tablet.
  • Ti dà l'opportunità di monitorare i tuoi consumi individuali e, di conseguenza, generare ancora più risparmi.

Manuali d'uso in PDF stampabili

download-solid RADIANT R1K 100

Scarica il manuale d'uso e di istruzioni per l'utente, Questo deve sempre accompagnare l'apparecchio termico in formato stampato.
