Manuale di istruzioni caldaia RADIANT R2K 28 pdf in italiano

La caldaia a condensazione Radiant R2K 28 sfrutta il processo di condensazione del vapore acqueo nei fumi per recuperare calore latente, offrendo così un’efficienza energetica nettamente superiore alle caldaie tradizionali.

A differenza delle caldaie convenzionali, che perdono una parte significativa del calore sensibile per prevenire la condensazione corrosiva, le caldaie a condensazione catturano e riutilizzano questo calore. Ciò rende il riscaldamento a gas con tecnologia a condensazione non solo più efficiente, ma anche più economico. Sostituire una caldaia obsoleta con una a condensazione può ridurre il consumo energetico fino al 20%.

Procedure Comuni

Per mantenere inalterate le caratteristiche di sicurezza, efficienza, affidabilità e rendimento che contraddistinguono l’apparecchio è necessario far eseguire la manutenzione con cadenza annuale. La manutenzione annuale è indispensabile per la sicurezza e la continuità di funzionamento.

Checklist per la Caldaia: Preparazione Invernale

• Controllo Pressione Caldaia: Verifica la pressione tramite il manometro per assicurare prestazioni ottimali.
• Gestione Termostato: Controlla le batterie del termostato per una regolazione precisa della temperatura.
• Pressione dell’Impianto: Assicurati che la pressione dell’impianto di riscaldamento sia adeguata, tra 1 e 1,5 bar.
• Manutenzione Professionale: Pianifica una manutenzione professionale per la pulizia e il controllo della tua caldaia Radiant R2K 28.

Mantenimento della Pressione nell’Impianto di Riscaldamento

È essenziale verificare trimestralmente la pressione dell’impianto di riscaldamento, assicurandosi che sia tra 1bar e 2bar. Anche durante i mesi estivi, questo controllo non va trascurato dato che l’acqua del radiatore è utilizzata per la produzione di acqua calda sanitaria. Un calo di pressione può interrompere il funzionamento della caldaia.

Per regolare la pressione, utilizzate il rubinetto di riempimento sotto l’apparecchio. Aprendolo, portate la pressione a 1,5bar e poi richiudetelo.

Impostazioni di Temperatura Ottimali per la Caldaia

La caldaia Radiant R2K 28 offre flessibilità nella regolazione delle temperature per il riscaldamento domestico e per l’acqua calda sanitaria (ACS). Utilizza il pannello comandi per trovare la temperatura ideale, tenendo presente l’importanza di impostare l’ACS al minimo necessario per ridurre il rischio di calcificazione.

Consigli per la Regolazione delle Temperature:

• Temperatura Radiatori: La regolazione si riferisce alla temperatura del radiatore, non all’ambiente.
• Temperatura ACS: Mantieni la temperatura dell’acqua calda sanitaria il più bassa possibile per prevenire la calcificazione nello scambiatore secondario.

Fai-da-Te: Sostituzione di Filtri e Soffioni Doccia

Scopri come sostituire facilmente i filtri rompigetto e i soffioni della tua doccia per prevenire l’accumulo di calcare. Questa manutenzione semplice può evitare problemi di surriscaldamento e difficoltà nell’estrazione dei filtri, garantendo il corretto funzionamento della caldaia Radiant R2K 28.

Sicurezza della Caldaia Durante le Vacanze

È cruciale prendere alcune precauzioni con la tua caldaia Radiant R2K 28 prima di partire per le vacanze, per prevenire incidenti e problemi. Questo vale anche per caldaie di ultima generazione.

Azioni preventive:

• Chiudi il rubinetto principale dell’acqua per evitare perdite inaspettate.
• Chiudi il gas per aumentare la sicurezza della tua abitazione.
• Spegne il generatore di calore per limitare il consumo inutile di energia.

Una volta tornato, riattiva le impostazioni seguendo i passaggi al contrario. Potresti dover riaccendere il generatore di calore per annullare gli errori di spegnimento.

Con questi semplici passi, potrai goderti la vacanza senza preoccupazioni, sapendo che la tua caldaia è sicura e ben gestita.

Efficienza nella Produzione di Acqua Calda Sanitaria

La caldaia R2K rapido istantaneo è sinonimo di efficienza: equipaggiata con un flussimetro di precisione, rileva l’uso dell’acqua calda e regola la temperatura a livelli ottimali, perfetto per gli edifici alti. Imposta facilmente la temperatura desiderata, e il sistema garantirà acqua calda costante e immediata.

Funzione FAST-H2O per il Comfort

Con la tecnologia FAST-H2O, l’acqua sanitaria viene preriscaldata nel serpentino, assicurando una fornitura rapida e continua, eliminando attese e sprechi. Questa funzione innovativa migliora l’esperienza utente, garantendo sempre la temperatura ideale.

• Acqua calda fornita istantaneamente
• Eliminazione di attese e miglioramento del comfort
• Efficienza e riduzione degli sprechi

Per attivare la funzione FAST-H2O, utilizzare i tasti e sul pannello comandi.

Manutenzione e Assistenza Facilitate

La caldaia R2K 28 rende la manutenzione un processo semplice e diretto. L’interfaccia utente, sviluppata in collaborazione con NORDGAS, permette di identificare rapidamente qualsiasi problema grazie a un sistema di segnalazione degli errori ben strutturato. La caldaia è progettata per facilitare le operazioni di manutenzione quotidiana e di diagnosi a distanza.

Facilità di Diagnosi e Risoluzione Errori

I problemi comuni come la mancanza di fiamma, interruzione del termofusibile o mancanza d’acqua sono facilmente identificabili grazie ai chiari codici di errore visualizzati sul pannello. Questo consente una rapida risposta e, se necessario, un intervento tecnico efficiente. Inoltre, funzioni come l’antigelo e il sistema FAST-H2O assicurano un funzionamento stabile e riducono la frequenza delle manutenzioni.

• Errore 01: Mancanza fiamma, può capitare se il rubinetto del gas è chiuso o se hanno cambiato il contatore, premete il tasto , in tutti gli altri casi se non dovesse ripartire, chiamare il tecnico.
• Errore 03: Termofusibile lato fumi interrotto: Il termofusibile lato fumi è scattato, premete il tasto , in caso non riparta chiamare il tecnico
• Errore 04: Mancanza acqua nell’impianto. Riempire l’impianto attraverso il rubinetto cilindrico nero sotto la caldaia, tenete sotto controllo la pressione nel manometro sopra al display, al raggiungimento della pressione di 1,2bar o 1,5bar ricordatevi di richiudete il rubinetto di riempimento. L’errore si resetta da solo, seguirà poi la procedura di sfiato della durata di 2 minuti circa, attendete.
• Errore 18: Circolazione insufficiente. Questo errore può generarsi da filtri magnetici particolarmente sporchi. Effettuate con l’aiuto di un tecnico il controllo del filtro magnetico in ingresso della caldaia per ripristinare la portata del circolatore.

Segnalazioni

Non si riferiscono ad errori ma a funzioni attualmente in attività e sono:

• F08 Funzione Antigelo riscaldamento attiva: Nel caso la caldaia fosse esterna e raggiunga una temperatura molto bassa, entra in funzione questa procedura che previene il congelamento dell’acqua tecnica. Attendete il completamento dell’operazione
• F33 Ciclo di Sfiato dell’impianto: Succede di norma durante il riprostino dell’errore E04, una volta ripristinata la pressione della caldaia Radiant R2K 28, la caldaia esegue questa funzione della durata di 2 minuti. Attendete il completamento dell’operazione.
• FH Fast H20: La caldaia si prepara al preriscaldo dell’acqua sanitaria. Attendere il termine della procedura

Rumorosità e consumi

Per ultimo circa il rumore e la prestazione nel consumo di gas e corrente. Radiant ha progettato questa serie di caldaie per essere particolarmente silenziose, il funzionamento è tanto silenzioso quanto un sussurro (Parliamo di circa 55 decibel). Per la silenziosità dobbiamo rendere grazie al bel marmittone in MOPLEX dell’entrata dell’aria comburente alla ventola, nonchè al pannello morbido incollato al pannello frontale che va a chiudere perfettamente la camera di combustione. Il risultato è di una caldaia molto silenziosa. Per quanto riguarda il consumo di gas abbiamo un conto molto basso grazie alle 9 modulazioni di fiamma e al controllo proporzionale della temperatura. Il consumo di corrente è basso invece grazie all’utilizzo di circolatore modulante WILO e a una strategia attenta di spegnimento dei dispositivi non essenziali nello stato di riposo.

Avvertenze sull’Uso della Caldaia

Per garantire la sicurezza, l’efficienza e le prestazioni dell’apparecchio R2K 28, è fondamentale eseguire la manutenzione annuale. È vivamente sconsigliato intervenire all’interno della caldaia senza adeguate competenze tecniche. In caso di anomalie o malfunzionamenti, è importante consultare sempre un tecnico qualificato. La manutenzione annuale da parte di personale specializzato è essenziale per la sicurezza e il funzionamento continuo dell’apparecchio.

Avvertenze per l’Uso di Energia Elettrica

Per l’utilizzo sicuro della caldaia, è importante seguire alcune regole fondamentali:

• Non toccare l’apparecchio con parti del corpo bagnate o umide e evitare di farlo a piedi nudi.
• Evitare di tirare i cavi elettrici e assicurarsi che non siano danneggiati.
• Non esporre l’apparecchio a condizioni atmosferiche avverse come pioggia o sole diretto, salvo diversa indicazione.
• In caso di danno al cavo elettrico, spegnere immediatamente l’apparecchio e contattare un tecnico qualificato per la sostituzione.

Inoltre, assicurarsi che la caldaia sia installata, messa in funzione e mantenuta da tecnici autorizzati per garantire la validità della garanzia e la sicurezza nell’uso. È vietato l’uso improprio dell’apparecchio e qualunque alterazione non autorizzata potrebbe comportare rischi per la sicurezza.

Nel caso di odore di gas

• Non azionare interruttori elettrici, il telefono e qualsiasi altro apparecchio che possa generare scariche elettriche o scintille.
• Aprire immediatamente porte e finestre per creare un ricambio di aria che possa pulire velocemente il locale.
• Chiudere i rubinetti del gas.
• Chiedere l’immediato intervento di personale professionalmente qualificato.

Informazioni sui Componenti e Ricambi

Ecco una risorsa informativa che copre una vasta gamma di componenti e ricambi della caldaia R2K 28. Ogni elemento è descritto dettagliatamente per aiutarvi a comprendere meglio il suo ruolo all’interno dell’apparecchio e come mantenerlo al meglio.

Regolazione delle Temperature

Sul pannello comandi della caldaia a condensazione Radiant R2K 28 trovate tutte le informazioni di funzionamento. Potete impostare le temperature del riscaldamento o dell’acqua sanitaria premendo i pulsanti + e – vicino ai rispettivi simboli: Rubinetto e Radiatore. Dopo la pressione, la caldaia mostra solo per pochi secondi la temperatura impostata.

Normalmente la caldaia vi mostra la temperatura di mandata, da interpretare come quella interna della caldaia. Di conseguenza, vedrete salire la temperatura anche in estate quando la caldaia Radiant R2K 28 produce l’acqua calda, mentre in inverno si può interpretare come la temperatura attuale dei termosifoni.

Attraverso i pulsanti + e – in alto per il riscaldamento e in basso per l’acqua calda sanitaria, potete scegliere le temperature desiderate per il riscaldamento. Vi suggeriamo:

• Da 25°C a 38°C se avete un riscaldamento a pavimento.
• Da 55°C a 65°C se avete un riscaldamento a termosifoni in alluminio o acciaio.
• Da 45°C a 60°C se avete un riscaldamento a radiatori in ghisa.

Invece, per l’acqua calda sanitaria, potete scegliere la temperatura attraverso il pulsante + e – posti in basso. Vi suggeriamo una temperatura tra 38 e 45°C.

Il consiglio generale per le temperature dell’acqua sanitaria è di tenerla il più basso possibile, specialmente se il vostro acquedotto fornisce acqua molto dura (oltre i 30°F).

Innovazione nello Scambiatore Radiant

Il cuore della nostra caldaia Radiant R2K è lo scambiatore brevettato, una creazione unica con serpentina concentrica. Questo design innovativo permette di combinare il riscaldamento dell’acqua sanitaria e del sistema di riscaldamento, ottimizzando la temperatura dello scambiatore e garantendo una condensazione superiore. Diverso dagli scambiatori tradizionali, riduce significativamente la formazione di calcare grazie alla sua struttura interna.

Un’altra caratteristica rivoluzionaria è la vibrazione controllata della tubazione dell’acqua sanitaria, pensata appositamente da Radiant per prevenire i depositi di calcare, un approccio innovativo per un’efficienza duratura.

Efficienza Superiore con la Pompa Modulante a Velocità Variabile

Le pompe modulanti a velocità variabile, ora standard nelle caldaie di ultima generazione, sono progettate per operare in un intervallo da 0 a 100%, regolate da un sistema di controllo elettronico avanzato. Queste pompe si distinguono per la loro efficienza energetica, riducendo i costi e promuovendo un utilizzo consapevole delle risorse. La capacità di queste pompe di adattarsi alle varie esigenze dell’impianto, regolando la velocità in modo preciso, si traduce in un sistema di riscaldamento più efficiente e rispettoso dell’ambiente. La legislazione vigente sottolinea l’importanza di queste pompe, rendendole un elemento imprescindibile nelle nuove installazioni di caldaie per una maggiore sostenibilità.

Spurgo Aria Automatico in Plastica

Lo spurgo aria automatico in plastica, utilizzato come inserto nell’alloggio spurgo nel collettore della pompa, è un componente chiave nella caldaia Radiant R2K 28. Questo elemento, pur essendo piccolo, gioca un ruolo fondamentale nel garantire l’efficienza del sistema di riscaldamento eliminando l’aria dall’impianto.

Realizzato in plastica resistente, questo spurgo aria è progettato per inserirsi facilmente nell’alloggio dedicato nel collettore della pompa. Il suo utilizzo è particolarmente indicato per prevenire l’accumulo di aria nella circuiteria idraulica della caldaia, specialmente in impianti con molto alluminio dove tale problema è più frequente dopo periodi di inattività (estate).

Regolarmente controllare e sostituire lo spurgo aria e la pressione dell’impianto è essenziale per mantenere un funzionamento ininterrotto all’inizio della stagione di riscaldamento. La sua funzionalità è cruciale per il corretto funzionamento dell’intero impianto di riscaldamento domestico.

Spurgo Aria Automatico da 3/8

Lo spurgo aria automatico da 3/8 è un componente fondamentale nella caldaia Radiant R2K 28 per garantire l’eliminazione dell’aria presente nell’impianto di riscaldamento. Questo piccolo ma essenziale dispositivo ha un ruolo critico nel mantenere efficiente il sistema di riscaldamento.

Nonostante il suo costo contenuto, questo componente è vitale per assicurare che non ci sia aria intrappolata nell’impianto dei termosifoni, specialmente per quelli in alluminio, dove la presenza di aria può essere un problema frequente, soprattutto dopo lunghi periodi di inattività come durante l’estate.

La verifica della funzionalità e la sostituzione dello spurgo aria è sempre consigliata per prevenire problemi di circolazione all’inizio della stagione di riscaldamento. La sua efficienza è cruciale per il corretto funzionamento dell’intero sistema di riscaldamento domestico.

Sistemi di sicurezza da direttiva ErP

La costruzione e l’installazione delle caldaie in Europa sono strettamente regolamentate da una serie di normative europee, volte a garantire sicurezza, efficienza energetica e riduzione dell’impatto ambientale.

Una delle principali normative di riferimento è la Direttiva ErP (Energy-related Products), che impone requisiti rigorosi in termini di efficienza energetica e emissioni per tutti i prodotti correlati all’energia, inclusi le caldaie. Questa direttiva si affianca alle norme UNI EN specifiche per ogni tipo di caldaia, che dettagliano gli standard tecnici e di sicurezza da rispettare.

La caldaia R2K 28 conta quindi di:

Il Termostato di sicurezza, posizionato sulla mandata del riscaldamento, interviene bloccando l’afflusso di gas al bruciatore in caso di surriscaldamento dell’acqua nel circuito primario. È fondamentale non disattivare mai questo dispositivo di sicurezza.

Il Rilevatore a ionizzazione di fiamma garantisce la sicurezza bloccando la caldaia in caso di mancanza di gas o accensione incompleta del bruciatore principale.

Il Dispositivo antigelo attiva il bruciatore per mantenere la temperatura dell’acqua sopra i 5 °C, prevenendo il congelamento del sistema.

La Valvola di sicurezza idraulica, tarata a 3 bar, protegge il circuito di riscaldamento. È consigliabile collegarla a uno scarico sifonato e non usarla per svuotare il circuito.

Opere di miglioramento realizzabili

La caldaia a condensazione Radiant R2K 28, richiede una particolare attenzione alla corretta posa della tubazione dei fumi. Infatti, soprattutto nei tratti orizzontali si può formare condensa che compromette la funzionalità della ventola. Non è raro assistere a intubamenti in cui la tubazione fumi (specialmente se in corrugato) forma un sifone e fa produrre alla caldaia fortissimi rumori. È fondamentale l’intervento di un tecnico qualificato per assicurarsi che le tubazioni siano in condizioni ottimali.

Integrare un rubinetto gas con pozzetto di prova

Non sempre il contatore offre un collegamento per la prova strumentale di tenuta. Un consiglio utile è quello di sostituire il rubinetto gas sotto la caldaia con una valvola con pozzetto dotato di presa strumentale, essenziale per la prova di tenuta dell’impianto. Questo elemento può risultare cruciale in caso di ispezioni e controlli di sicurezza e agevola certamente la manutenzione della caldaia R2K 28.

Infatti durante la manutenzione dell’apparecchio è obbligatorio effettuare una prova idonea come la UNI 11137:2019 che verifica la corretta tenuta dell’impianto del gas.

Lavaggio Impianto di Riscaldamento

Il lavaggio dell’impianto di riscaldamento è cruciale per prevenire l’intasamento dello scambiatore primario della caldaia Radiant R2K 28. Con il passare del tempo, specialmente in impianti in ghisa o alluminio, si forma un fango metallico che può ostruire i passaggi stretti dello scambiatore.

Dopo aver eseguito il lavaggio dell’impianto, è altamente raccomandato installare un filtro magnetico defangatore sulla caldaia Radiant R2K 28. Questo filtro gioca un ruolo essenziale nella protezione dello scambiatore dall’accumulo di sporco e detriti, assicurando una maggiore efficienza e longevità del sistema di riscaldamento.

Ulteriori miglioramenti possono includere l’installazione di un termostato avanzato con funzione relais. Questo dispositivo consente di gestire in modo più efficace le ore di riscaldamento, contribuendo a ottimizzare i consumi energetici.

Accessori Suggeriti

Per ottimizzare la funzionalità e l’efficienza della tua caldaia R2K 28, esistono diversi accessori che ti consigliamo di considerare:

• Cronotermostato: Regola la temperatura ambiente in modo giornaliero o settimanale. I modelli evoluti di nuova generazione offrono anche controllo remoto e programmazione avanzata.
• Filtro Magnetico Defangatore: Un dispositivo essenziale per mantenere pulito il circuito idraulico, rimuovendo impurità e detriti magnetici o non magnetici.

Filtro Magnetico per il riscaldamento

Ritenuto il miglior accessorio per bloccare l’entrata di pulviscolo e detriti dall’impianto di riscaldamento all’interno dell’apparecchio.

Il filtro magnetico, installato sulla linea di ritorno del riscaldamento verso la caldaia, è fondamentale per mantenere l’efficienza dell’impianto. Esso trattiene elementi dannosi come il pulviscolo e i detriti, prevenendo l’ostruzione della caldaia e riducendo il rischio di surriscaldamento dello scambiatore primario. Inoltre, contribuisce a ridurre la pressione sulla valvola deviatrice, aumentando così la sua durata e riducendo le possibilità di perdite.

Pompa dosatrice di polifosfati

Qualora la durezza dell’acqua dell’acquedotto superi i 20 gradi francesi, vi possiamo suggerire di dotare la caldaia Radiant R2K 28 di un dosatore di polifosfati.

I polifosfati, disponibili in polvere o liquidi, si miscelano nell’acqua fredda in entrata alla caldaia Radiant R2K 28, riducendo significativamente la formazione di calcare. Questi additivi sono essenziali per mantenere l’efficienza e prolungare la vita utile dell’apparecchio, e devono essere riforniti regolarmente.

Esistono diversi modelli di dosatori di polifosfati, i più comuni sono:

• Polifosfati in Polvere

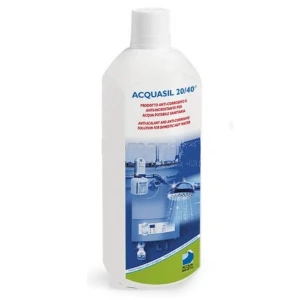

• Polifosfati Liquidi

Ogni tipo di polifosfato richiede un sistema specifico per la miscelazione.

Termostato e Cronotermostato Ambiente

Per un controllo ottimale della temperatura nella tua abitazione, considera l’installazione di un termostato o cronotermostato ambiente per la tua caldaia.

Questi dispositivi permettono di regolare e programmare la temperatura in modo preciso, adeguandola alle tue esigenze quotidiane. Un cronotermostato, in particolare, offre la possibilità di impostare programmi diversi per giorni e orari specifici, ottimizzando il comfort e riducendo i costi energetici.

Esistono diversi modelli disponibili, tra cui:

• Cronotermostati Programmabili Giornalieri
• Cronotermostati Programmabili Settimanali
• Cronotermostati di Nuova Generazione con Controllo Remoto

La scelta del modello dipende dalle tue necessità specifiche e dalla configurazione dell’impianto di riscaldamento.

Cronotermostato Giornaliero: Semplicità ed Efficienza

Per un controllo della temperatura domestica facile e intuitivo, il cronotermostato ambiente giornaliero è la soluzione perfetta.

Adatto a chi predilige una regolazione immediata e senza complicazioni, questo dispositivo permette di impostare con facilità la temperatura per ciascun giorno, adeguandosi alle varie routine. Ideale per gli anziani e per chi desidera rispettare le normative di efficienza energetica.

• Interfaccia intuitiva e programmazione agevole
• Adatto per rispettare le normative energetiche
• Opzione economica con elevata praticità

Un’ottima scelta per chi cerca un equilibrio tra semplicità d’uso e rispetto delle normative energetiche, senza rinunciare al risparmio.

Cronotermostato Settimanale

Per una gestione avanzata e personalizzata della temperatura domestica, il cronotermostato settimanale è una scelta eccellente.

Questo dispositivo consente di programmare diverse temperature per i vari giorni della settimana, adattandosi perfettamente alle diverse routine settimanali. È ideale per chi necessita di un controllo dettagliato del riscaldamento, con la possibilità di impostare temperature più basse nei giorni in cui la casa è vuota e più alte quando è occupata.

Alcune delle principali caratteristiche del cronotermostato settimanale includono:

• Programmazione flessibile per ogni giorno della settimana
• Funzioni avanzate per il risparmio energetico
• Interfaccia utente intuitiva per una facile programmazione

Un cronotermostato settimanale è perfetto per chi cerca un equilibrio tra comfort, convenienza e efficienza energetica, fornendo un controllo preciso del clima domestico.

Termostati Evoluti di Nuova Generazione

I termostati evoluti di nuova generazione offrono tecnologie all’avanguardia per un controllo ottimale del clima domestico.

Questi dispositivi si distinguono per la loro capacità di apprendimento e adattamento alle abitudini degli utenti, regolando automaticamente la temperatura in base ai pattern quotidiani e stagionali. Con funzionalità come il controllo da remoto tramite smartphone e l’integrazione con sistemi di domotica, offrono un livello di comodità e efficienza energetica senza precedenti.

Caratteristiche salienti di questi termostati includono:

• Connessione Wi-Fi e controllo remoto
• Integrazione con assistenti vocali e sistemi smart home
• Algoritmi di apprendimento per l’ottimizzazione automatica della temperatura

Per chi cerca la massima efficienza, comodità e personalizzazione nel controllo della temperatura domestica, un termostato evoluto di nuova generazione è la scelta ideale.

DATI DISPLAY MENU INFO

Per visualizzare i dati della caldaia dal menu informazioni basta premere il tasto INFO. Il codice informazioni verrà visualizzato sul lato sinistro dello schermo e il relativo valore verrà mostrato al centro dello schermo.
Usa i tasti ‘ + ’ e ‘ – ’ del circuito di riscaldamento per scorrere l’elenco dei dati visualizzati. Per uscire dalla modalità di visualizzazione premere il tasto INFO ‘ i ’.

Codice Info	Descrizione
D0	Temperatura Sonda Circuito Domestico
D1	Temperatura Sonda Esterna
D2	Velocità Ventilatore
D3	Temperatura Sonda Area Inferiore [se Scheda Area Installata]
D4	Temperatura Sonda di Ritorno
D5	Temperatura Collettore Solare [se Scheda Solare Installata] (Scs)
D6	Temperatura Caldaia Solare (Inferiore) [se Scheda Solare Installata] (Sbsi)
D7	Temperatura Caldaia Solare (Superiore) [se Scheda Solare Installata] (Sbss)
D8	Temperatura Sonda Collettore Solare 2 [se Scheda Solare Installata] (Scs2)
D9	Temperatura Caldaia Solare Extra [se Scheda Solare Installata] (Sbs3)

Codici di segnalazione anomalie R2K 28

Per visualizzare gli ultimi 5 codici di segnalazione anomalie, dal più recente in ordine cronologico, attivare la modalità OFF mediante il tasto centrale e tener premuto per 5 secondi il tasto INFO. Per scorrere l’elenco delle anomalie memorizzate utilizzare i tasti PIU e MENO del riscaldamento. Per azzerare lo storico delle anomalie premere il tasto RESET. Per abbandonare l’ambiente di visualizzazione premere il tasto INFO

Codice Anomalia	Causa Possibile	Rimedio	Riarmo
E01	Blocco fiamma senza accensione di fiamma	Mancanza gas; Verificare la rete di adduzione Elettrodo di accensione rotto o a massa; Sostituirlo Valvola gas rotta; Sostituirla Lenta accensione regolata troppo bassa; Regolazione della minima o della lenta accensione Pressione in entrata valvola troppo alta (solo per caldaie GPL); Controllare la pressione massima di regolazione	Riarmo manuale (Premere il tasto reset)
E02	Termostato di sicurezza (95°C)	Cavo termostato rotto o scollegato; Verificare il collegamento elettrico Termostato rotto; Sostituirlo	Riarmo manuale (Premere il tasto reset)
E03	Termofusibile di sicurezza fumi (102°C)	Termofusibile rotto; Sostituirlo Cavo termofusibile scollegato; Verificare il collegamento elettrico	Riarmo manuale (Premere il tasto reset)
E04	Mancanza acqua nell’impianto	Pressione acqua nell’impianto insufficiente (inferiore a 0,3 bar); Caricare l’impianto Cavo pressostato acqua scollegato; Verificare il collegamento elettrico Pressostato acqua rotto; Sostituirlo	Automatico
E05	Sonda riscaldamento	Sonda rotta o starata (Valore di resistenza 10 kOhm a 25 °C NTC); Sostituirla Connettore sonda bagnato o scollegato; Verificare il collegamento elettrico	Automatico
E06	Sonda sanitario	Sonda rotta o starata (Valore di resistenza 10 kOhm a 25 °C NTC); Sostituirla Connettore sonda bagnato o scollegato; Verificare il collegamento elettrico	Automatico
E15	Sonda ritorno	Sonda rotta o starata (Valore di resistenza 10 kOhm a 25 °C NTC); Sostituirla Connettore sonda bagnato o scollegato; Verificare il collegamento elettrico	Automatico
E16	Elettroventilatore	Scheda elettroventilatore rotta; Sostituirla Elettroventilatore rotto; Sostituirlo Cavo di alimentazione elettrica malfunzionante; Sostituirlo	Automatico
E18	Circolazione insufficiente	Scambiatore ostruito; Effettuare una pulizia dello scambiatore o sostituirlo Circolatore rotto o girante sporca; Effettuare una pulizia della girante o sostituire il circolatore	Automatico
E21	Errore generico interno scheda	Errato riconoscimento di un segnale da parte del microprocessore della scheda di modulazione; Se la scheda di modulazione non resetta l’errore automaticamente, sostituirla	Automatico
E22	Richiesta di programmazione parametri	Perdita di memoria del microprocessore; Riprogrammazione parametri	Riarmo manuale (Togliere tensione)
E35	Fiamma parassita	Elettrodo rilevazione malfunzionante; Pulirlo o sostituirlo Cavo elettrodo rilevazione malfunzionante; Sostituirlo Scheda di modulazione malfunzionante; Sostituirla	Riarmo manuale (Premere il tasto reset)
E40	Tensione di alimentazione	Tensione di alimentazione fuori range di funzionamento (inferiore a 160 volts); Verificare la rete di alimentazione elettrica (L’errore si disattiva automaticamente non appena la tensione di alimentazione ritorna nei limiti richiesti)	Automatico

Domande e Risposte Comuni sulla Caldaia

Ecco una lista di domande e risposte comuni che riceviamo frequentemente riguardo al modello di caldaia Radiant R2K 28. Questa sezione ti aiuterà a comprendere meglio le caratteristiche, le funzionalità e la manutenzione del tuo apparecchio.

L’acqua Calda ci mette un’eternità ad arrivare alla doccia / nel bagno !!

Il ritardo nell’arrivo dell’acqua calda nel bagno è spesso causato da un accumulo di sporco nel rompigetto o nei forellini del soffione della doccia. Questo accumulo può ridurre la portata d’acqua, rallentando di conseguenza il flusso dell’acqua calda nelle tubature. Pulendo questi accessori dal calcare, si può ripristinare nella maggior parte dei casi la velocità di arrivo dell’acqua calda.

Inoltre, se le tubazioni che collegano il bagno alla caldaia sono in ferro, esse potrebbero assorbire parte del calore dell’acqua, allungando i tempi di arrivo. La presenza di tubazioni in ferro può dunque influenzare la tempistica di consegna dell’acqua calda al bagno.

Rumori Forti Durante il Funzionamento

Se la vostra caldaia Radiant R2K 28 fa rumori forti durante il funzionamento, controllate innanzitutto la pressione dell’impianto. Una pressione troppo bassa può essere la causa. Diversamente, in questa caldaia a condensazione, può avvenire per carenza di manutenzione.

Infatti lo scambiatore tende durante il funzionamento a ossidare leggermente e nel lungo periodo si può formare una gran quantità di sporco nel sifone della condensa. La manutenzione regolare è fondamentale per ridurre il rischio di rumori o fermi macchina.

La caldaia supporta il protocollo Opentherm ?

SI: I contatti termostato della caldaia sono puliti (non hanno tensione) e possono comunicare con un Termostato Evoluto o Comando Remoto.
Questo vi permette di:

• Impostare la temperatura dell’acqua sanitaria: Utile specialmente se la caldaia R2K 28 è difficilmente raggiungibile (Solaio, cantina, locale tecnico esterno).
• Impostare la temperatura del radiatore: Oltre alla temperatura ambiente, il cronotermostato evoluto opentherm può dialogare con la caldaia la temperatura dei radiatori.
• Impostare orari di funzionamento dell’acqua sanitaria: Utile per caldaie con accumulo, si può risparmiare sui costi di mantenimento del boiler (come gas).
• Gestione Errori: Con Opentherm 2 o con comando remoto proprietario Radiant
• etc..

Premendo i pulsanti per regolare il riscaldamento la temperatura non cambia.

La pulsantiera è sensibile alle pressioni ripetute dopo anni di funzionamento. Spesso il non corretto funzionamento dei pulsanti di regolazione è dovuto all’assenza di termostato che ha portato ad utilizzare solamente i pulsanti della caldaia.

In virtù di questo è suggerito si l’installazione di una nuova scheda di controllo per ripristinare il corretto funzionamento della pulsantiera, integrate tuttavia anche un termostato per continuare a regolare il riscaldamento da un’altro dispositivo più allenato alle regolazioni e meno costoso.

Manuali Scaricabili

• Manuale Tecnico Caldaia Radiant R2K 28
