La caldaia Euroterm MEB 20, nelle versioni Jono e Stagna, è stata prodotta da EUROTERM dal 1992 fino al 1996.
Mediamente popolare nel 2024, questa caldaia è in grado di fornire servizi di riscaldamento e produzione di acqua sanitaria con accumulo. Il modello ha subito significative variazioni nel progetto nel 1996, motivo per cui esistono distinzioni tra la Serie 1992 e la Serie 1996. La distinzione immediata si effettua attraverso il pulsante di accensione, il primo a sinistra: nella MEB 20 S o Jono o Pilota del 1992 è quadrato, mentre nella versione del 1996 è rotondo.
Galleria tecnica: boiler MEB 20 anno 1992

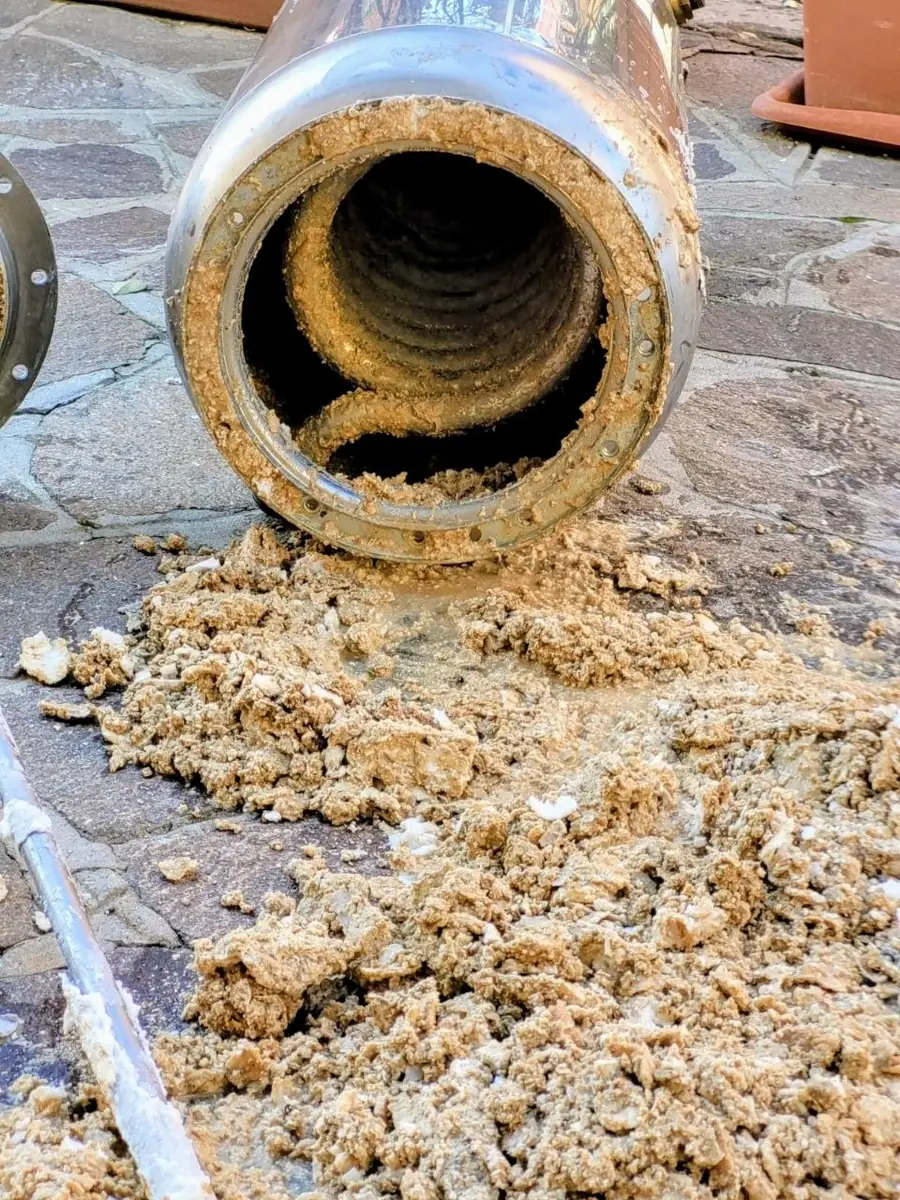

Questa foto riguarda la Euroterm MEB 20 del 1992, non la MEB Plus 20 S più recente. Il boiler monoserpentino aperto mostra quanto calcare può accumularsi su macchine così anziane, soprattutto quando il trattamento acqua è assente o insufficiente.
Accessori consigliati
La sonda di temperatura esterna e consigliata quando la caldaia supporta la regolazione climatica: aiuta a modulare la temperatura di mandata in base al clima esterno e migliora comfort e continuita di funzionamento.
La pompa dosatrice di polifosfati protegge il circuito sanitario dal calcare. Sulle sostituzioni caldaia con data di installazione dal 26 giugno 2009 in poi il trattamento dell'acqua va valutato secondo UNI 8065, soprattutto in presenza di acqua dura.
Il cronotermostato permette la regolazione e la programmazione del riscaldamento. Se manca, durante i controlli puo generare una raccomandazione sul rapporto di efficienza energetica per contabilizzazione/regolazione insufficiente.
Il filtro magnetico riscaldamento e fortemente consigliato per fermare fanghi e magnetite prima dello scambiatore. E particolarmente importante su impianti datati o quando la caldaia deve restare protetta durante la garanzia.
Caratteristiche tecniche
Questa caldaia integra tutte le nuove sicurezze introdotte nelle caldaie a partire dall'anno 1992, inclusi:
- Controllo della sovratemperatura : Questo viene effettuato dai clicson posti a valle dello scambiatore primario.
- Flussostato del circolatore : Controlla se vi è circolazione nell'impianto termo (fluido vettore).
- Sensori di mandata e ritorno : Entrambi NTC a contatto.
- Scheda principale e scheda di accensione e rilevazione : Prodotte da BRAHMA.
Manutenzione della caldaia
Ripristino delle Fascette in Plastica
Durante le opere di manutenzione, è fondamentale ripristinare le fascette in plastica che tengono fissati i sensori a contatto. Le fascette originali sono soggette a rottura durante la manutenzione, pertanto è importante sostituirle adeguatamente per garantire la funzionalità del sistema.
Pulizia della Cappa Fumi
Nella versione a camera aperta o a fiamma pilota, è cruciale smontare e pulire accuratamente la cappa fumi. In base al livello di deterioramento, potrebbe essere necessario sostituirla o ripararla, utilizzando viti parker al posto dei fissaggi a rivetto originari.
Problemi comuni
Versione a Fiamma Pilota
Il disassemblaggio del bruciatore richiede lo spostamento del tubo della fiamma pilota. Dopo ogni intervento, è essenziale controllare le perdite di gas sui raccordi utilizzando una soluzione schiumata o un apparecchio di rilevazione. Il tubo della fiamma pilota, essendo in alluminio, potrebbe aver subito troppi movimenti durante le manutenzioni. Alla fine, è importante verificare il saggio alla fiamma del pilota, che se ben pulito dovrebbe presentare una colorazione blu/azzurro intenso piuttosto che giallognolo.
Versione a Camera Stagna o Aperta
L'accensione è affidata alla centralina BRAHMA, che può essere sostituita con una più recente, come la Centralina di Accensione e Rilevazione BRAHMA TM 11 o la Centralina di Accensione Brahma TM 31 con un opportuno riadattamento elettrico. La valvola del gas può essere sostituita con il modello SIT 837, che si adatta bene con un altro riadattamento idraulico ed elettrico.
Sostituzione dell'estrattore fumi
L'estrattore fumi (ventola) non è più in produzione dal 2016 e consiste in una ventola a tre fissaggi. Tuttavia, è possibile sostituirla utilizzando un estrattore della versione Euroterm MEB 20 S del 1996 opportunamente modificato.
Componenti e ricambi
Valvola gas compatibile con caldaia Euroterm MEB 20
Sulla Euroterm MEB 20 la valvola gas e uno dei ricambi da verificare con piu attenzione, soprattutto sugli esemplari che hanno gia ricevuto adattamenti. Prima di sostituirla conviene controllare attacchi, taratura e cablaggi effettivamente presenti sulla macchina.
Valvola gas SIT 837 compatibile con caldaia Euroterm MEB 20
La SIT 837 e una delle sostituzioni piu citate per questa serie, ma non va montata alla cieca. Sulle MEB 20 piu anziane e facile trovare modifiche idrauliche o elettriche accumulate negli anni, quindi il confronto con il gruppo originale resta fondamentale.

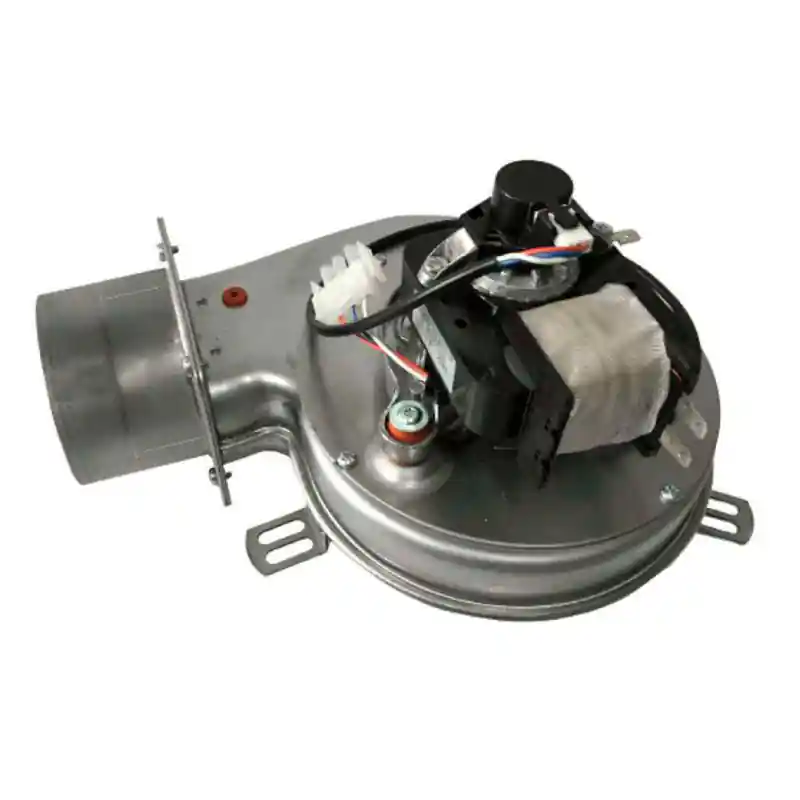

Estrattore fumi a tre fissaggi per caldaia Euroterm MEB 20
L'estrattore fumi originale a tre fissaggi non e piu in produzione da tempo, ma resta uno dei ricambi piu cercati. In molti casi si valuta una ventola della serie MEB 20 S 1996 da modificare con attenzione durante il montaggio.
- controllare sempre staffe e interassi prima dell'acquisto
- verificare lo stato dei tubi venturi e dei collegamenti al pressostato aria
- dopo la sostituzione, eseguire prova fumi e controllo sicurezza
Considerazioni finali
La caldaia Euroterm MEB 20, con le sue caratteristiche tecniche e le misure di sicurezza integrate, rappresenta ancora oggi una scelta affidabile per molte famiglie. La corretta manutenzione e l'adeguamento alle nuove tecnologie disponibili possono prolungarne ulteriormente la vita utile, garantendo al contempo un funzionamento sicuro ed efficiente.
Caratteristiche
Dati tecnici principali riportati nel manuale Euroterm MEB 20.
Alimentazione gas
| Voce | Metano | G.P.L. |
|---|---|---|
| Pressione di alimentazione | 18 mBar | 35 mBar |
| Pressione agli ugelli max. | 11 mBar | 31 mBar |
| Consumo | 2,6 m³/h | 1,8 kg/h |
| Ø ugello bruciatore principale | 1,25 mm | 0,72 mm |
| Ø ugello bruciatore pilota | 0,27 mm | 0,22 mm |
| Pressione agli ugelli minima di modulazione | 1,5 mBar | 5,0 mBar |
| Corrente di modulazione max. | 150 mA | 150 mA |
| Corrente di modulazione minima | 0 mA | 0 mA |
Riscaldamento
| Voce | Valore |
|---|---|
| Potenza utile max. | 23,3 kW - 20.000 kcal/h |
| Portata termica | 25,8 kW - 22.210 kcal/h |
| Potenza utile min. | 11,6 kW - 10.000 kcal/h |
| Temperatura max. acqua | 85 °C |
| Pressione max. acqua | 3 bar |
| Pressione min. acqua | 0,5 bar |
| Capacità vaso espansione | 8 litri |
| Pressione di precarica vaso espansione | 1,5 bar |
| Pressione intervento valvola di sicurezza | 3,0 bar |
| Prevalenza residua | 3,2 m H₂O (1000 l/h) |
| Ø tubo scarico, mod. tiraggio naturale | 140 mm |
Sanitari
| Voce | Valore |
|---|---|
| Potenza utile max. | 23,3 kW - 20.000 kcal/h |
| Temperatura max. | 65 °C |
| Temperatura min. | 40 °C |
| Pressione max. | 8 bar |
| Pressione min. | 0,5 bar |
| Capacità bollitore | 60 l |
| Portata di prelievo continuo (ΔT 31 °C) | 10 l/min |
| Tempo ripristino accumulo (65 °C) | 8 min |
| Capacità vaso espansione | 3 litri |
| Pressione di precarica vaso espansione | 1,5 bar |
| Pressione intervento valvola di sicurezza | 8,0 bar |
Tensione di alimentazione: 220 V. Frequenza: 50 Hz.
