Termostato Honeywell CM 507: Manuale di istruzioni

Con il suo design estremamente compatto il termostato Honeywell CM 507 è invece capace di termoregolare la temperatura per tutti i giorni della settimana. Questo termostato permette di utilizzare un programma diverso giorno per giorno su due livelli di temperatura, Comfort ed Economy. Grazie al programma manuale potete interrompere l'esecuzione del programma per impostare il riscaldamento sempre acceso ad una temperatura da voi definita per tutte le ore del giorno.

Regolazioni e Display

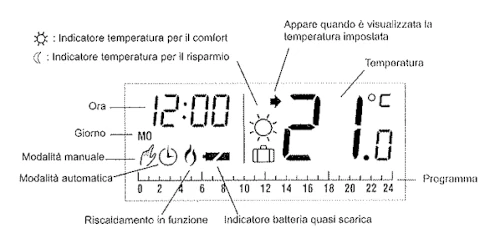

Il Display

Il display offre una visualizzazione semplice e immediata dei parametri di funzionamento, abbiamo quindi i parametri:

• L'ora attualmente impostata (impostate sempre l'orario per evitare confusione con il programma)
• La temperatura attualmente rilevata
• L'indicatore di batteria scarica
• L'indicatore di termostato in chiamata: Si presenta come una fiammella, se compare questo simbolo significa che il termostato sta al momento chiamando la caldaia al riscaldamento chiudendo il contatto termostato.
• Simbolo Orologio: Il simbolo orologio sta ad indicare che il termostato sta seguendo il programma di funzionamento a orari
• Simbolo Mano: Il simbolo mano indica il funzionamento del termostato in modalità manuale.

Funzione dei tasti

• Pulsante MODE : questo pulsante varia la modalità di funzionamento tra Automatico e Manuale
  • Funzionamento Manuale: Sul display compare il simbolo della mano, potete ora variare la temperatura del manuale secondo la vostra preferenza.
  • Funzionamento Automatico: Sul display non compare il simbolo della mano, appare il grafico delle ore di accensione e il simbolo orologio.

Regolare l'ora corretta

Regolare l'ora corretta è semplice, utilizzate il pulsanteCLK , premete e mantenete premuto, l'orario inizierà a lampeggiare, utilizzate ora i pulsanti freccia per variare l'orario.

Abbiate cura di impostare un orario compatibile con l'ora Solare / Legale. Al termine premere e tenere premuto il pulsanteCLK per confermare la modifica.

Regolare le temperature di funzionamento

Avete a disposizione due temperature di funzionamento che, ad esempio, potete impostare come segue:

• Temperatura comfort ( SOLE ) : Potete interpretare questa temperatura come funzionamento da acceso, impostatela a 18 gradi fino a 20 gradi.
• Temperatura economia ( LUNA ) : Interpretate invece questa temperatura come quella di spegnimento, impostatela ad esempio a 16 gradi fino a 18.

Per regolare la temperatura di comfort, premete il tasto SOLE, la temperatura inizierà a lampeggiare, utilizzate quindi la freccia su o la freccia giù per aumentare o diminuire il valore.

Per regolare la temperatura di economia, premete il tasto LUNA, modificate la temperatura e attendete 5 secondi. Il valore è confermato

Ogni valore di temperatura è salvato dopo 5 secondi.

Potete utilizzare la temperatura di comfort per gli orari di accensione, mentre la temperatura di economia per gli orari di spegnimento. Ecco a voi un programma di esempio che ben si adatta con il termostato Honeywell CM 507:

Impostare un programma di funzionamento

Per usare bene il CM507 serve distinguere due cose:

• la temperatura comfort, da usare negli orari in cui sei in casa
• la temperatura economy, da usare di notte o quando l'abitazione e vuota

In pratica il programma settimanale alterna questi due livelli. Una procedura sensata e questa:

1. imposta prima ora e giorno corretti
2. regola le due temperature di riferimento
3. passa in modalita programma e inserisci gli orari di comfort
4. lascia gli altri periodi in economy
5. verifica per 2-3 giorni se la casa si scalda troppo presto o troppo tardi

Se hai radiatori in ghisa o una casa lenta a scaldarsi, conviene anticipare un po' la fascia comfort. Se invece l'impianto e molto rapido, puoi tenere orari piu stretti.

Indicatore di batteria

Il termostato offre l'indicatore di batteria scarica, raccomandiamo sempre l'uso di batterie usa e getta di ottima qualità.

• La sostituzione delle batterie avviene attraverso il cruscotto del vano batterie posto in basso.
• Non utilizzate batterie ricaricabili perchè avendo un basso amperaggio, possono dare problemi di discontinuità sul riscaldamento.
• Alla sostituzione delle batterie dovrete riprogrammare il termostato

Problemi Comuni

Ecco a voi i comuni problemi di funzionamento del termostato CM 507

Il termostato non accende il riscaldamento

Verificate sempre che la caldaia sia correttamente in modalità inverno, che la temperatura dell'impianto di riscaldamento sia impostata correttamente e la pressione dell'impianto sia soddisfatta.

A questo punto, verificare il display del termostato:

• Il simbolo batteria non deve essere presente: Diversamente sostituite le batterie con delle batterie usa e getta di ottima qualità
• Il simbolo della fiammella deve essere presente: Diversamente utilizzate il pulsante MODE per entrare in funzione manuale, un simbolo MANO compare sul display. Variate la temperatura per impostare un valore maggiore rispetto a quella rilevata. Sul display compare il simbolo fiamma e il riscaldamento entra in funzione. Date al riscaldamento una decina di minuti per entrare a regime.

Domande Frequenti

A voi le domande piu frequenti formulate da chi usa ancora il CM507.

Come mettere il Honeywell CM507 in manuale?

Premi il tasto MODE finche sul display compare il simbolo della mano. A quel punto puoi impostare una temperatura fissa senza seguire il programma orario.

Perche il termostato non accende il riscaldamento?

Le cause piu comuni sono batterie scariche, temperatura impostata troppo bassa rispetto a quella ambiente, modalita errata oppure problema lato caldaia. Prima di aprire il termostato, controlla anche che l'impianto abbia pressione corretta.

Ogni quanto cambiare le batterie?

In genere ogni 2 anni, oppure prima se compare l'indicatore di batteria scarica o se il comando diventa incostante.

Consigli Utili

• Sostituire frequentemente le batterie del cronotermostato (circa 2 anni)
• Non utilizzare batterie ricaricabili
• Temperature
  • Per lo spegnimento (Temperatura ridotta) è consigliata una temperatura di 16°C
  • Per l'accensione (Temperatura Comfort) è consigliata una temperatura di 18°C +/- 2°C
• Qualora abbiate radiatori in alluminio, non vi richiede accendere con largo anticipo
• Qualora abbiate radiatori in ghisa, accendete almeno un'ora prima per raggiungere la temperatura, potete altresì spegnere un'ora prima di coricarsi per sfruttare l'inerzia termica dell'impianto

Montaggio e Installazione

Il regolatore dovrebbe essere montato nella stanza di riferimento. Il montaggio è a parete con o senza scatola ad incasso

• L'unità deve essere montata dove è più facile misurare la temperatura ambiente medie, lontano da irradiazione solare o fonti di freddo.
• L'unità deve essere posta lontano da fonti di disturbo ad esempio:
  • Non montare su superfici metalliche
  • Non montare vicino cavi elettrici, apparecchiature elettriche come PC, TV, forni a microonde, ecc.
  • Non montare l'unità in prossimità di pareti metalliche o elementi costruttivi a base di metallo

Specifiche Tecniche

Il CM507 e un cronotermostato settimanale pensato per la gestione domestica del riscaldamento con livelli comfort ed economy. Per l'uso quotidiano, le cose davvero importanti da ricordare sono:

• alimentazione a batterie
• programmazione settimanale
• modalita automatica e manuale
• richiesta di calore mostrata a display

Accessori consigliati

Per un termostato o cronotermostato conviene tenere a portata di mano pochi ricambi semplici, ma utili:

• pile alcaline nuove non ricaricabili, del formato indicato dal manuale;
• foto dei collegamenti elettrici prima di sostituire il dispositivo;
• ricevitore radio o relè compatibile, solo per modelli wireless o impianti con comando separato;
• manuale PDF salvato sul telefono, utile quando si devono reimpostare ora, programma e modalità inverno.

Se il termostato comanda una caldaia, prima di cambiarlo verifica sempre compatibilità, tipo di contatto e presenza di eventuali bus di comunicazione.
