Radiant R2K 24: perdita sul raccordo sotto lo scambiatore e corrente che salta
Intervento su caldaia Radiant R2K 24 con perdita interna che faceva saltare la corrente. Analisi del raccordo sotto lo scambiatore, spurgo automatico, O-ring usurati e sporco impianto termosifoni.
Su una Radiant R2K 24 perdita acqua può trasformarsi rapidamente in un problema elettrico: in questo intervento il cliente ci ha contattati perché in casa saltava la corrente ogni volta che la caldaia entrava in funzione.
La causa non era immediatamente evidente dall'esterno. Dopo le verifiche, il punto critico è emerso sotto lo scambiatore, in una zona dove una piccola trafilatura può bagnare un componente di sicurezza alimentato a rete e far scattare il differenziale.
Il guasto riscontrato sulla Radiant R2K 24
Su questo modello il progetto con tubo concentrico richiede un impianto termosifoni molto pulito. Quando il circuito termico è sporco, infatti, si possono creare condizioni che favoriscono usura, trafilamenti e perdite in alcuni punti delicati del gruppo scambiatore.

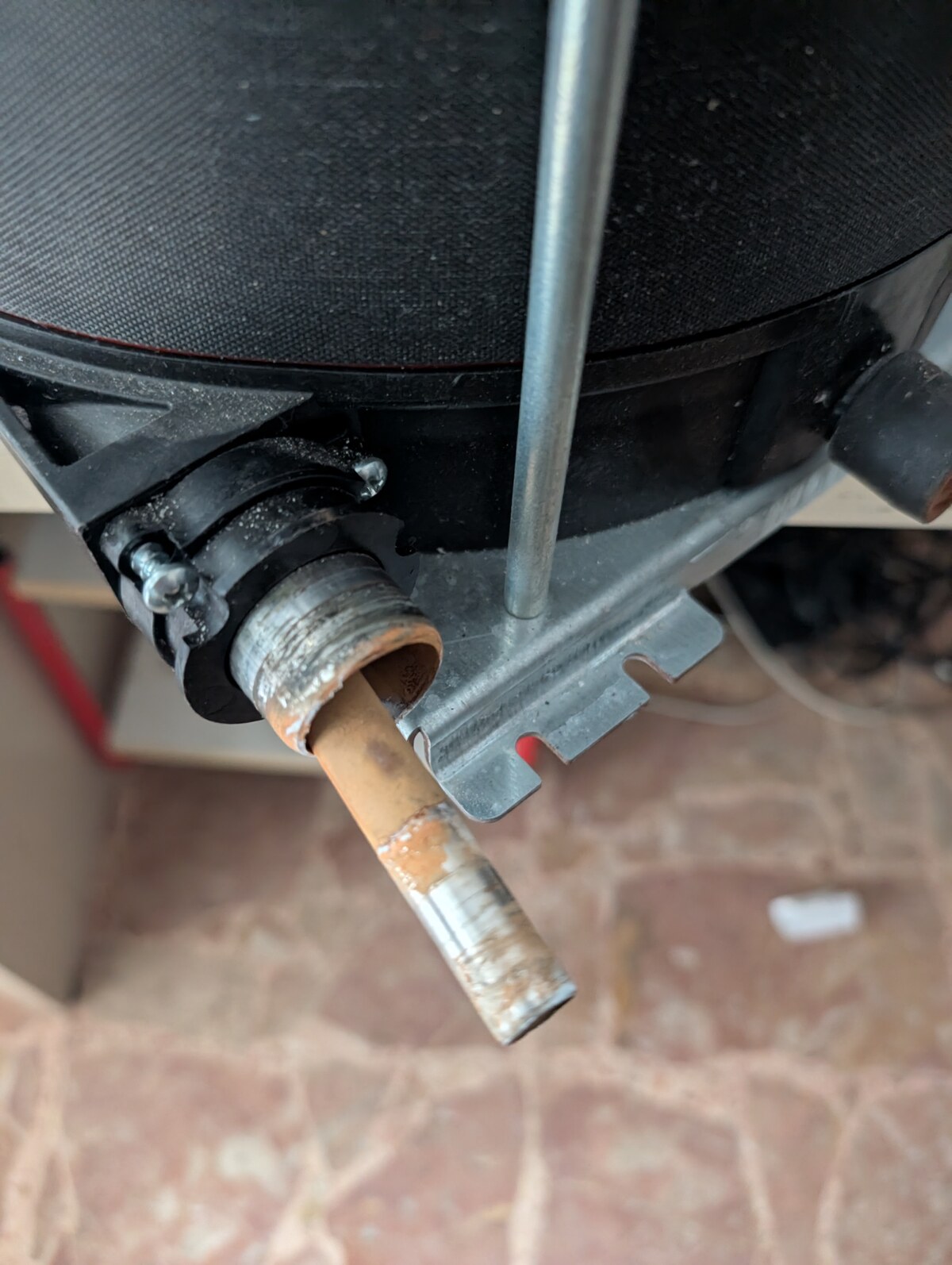

Nel caso specifico, la perdita non proveniva dallo spurgo aria automatico posto in uscita dello scambiatore primario, come si potrebbe pensare a una prima ispezione, ma dal raccordo immediatamente sottostante. Da lì l'acqua arrivava a bagnare un sensore clicson di sovratemperatura alimentato a rete.
Questo spiega perché il cliente percepisse il problema come un guasto elettrico: la caldaia sembrava far scattare il differenziale, ma l'origine era una trafilatura interna.
Attenzione: non sempre perde lo spurgo automatico
Su queste caldaie, quando si nota acqua nella parte superiore o in uscita dallo scambiatore primario, spesso il primo indiziato è lo spurgo automatico Jolly Caleffi.
È vero che questo componente, con il tempo, può perdere e talvolta è opportuno sostituirlo preventivamente, ma non bisogna fermarsi alla prima impressione.
In questo intervento, infatti, la perdita era legata soprattutto al raccordo sottostante e alle sue tenute. In particolare, le cause più probabili erano:
- sporco proveniente dall'impianto di riscaldamento
- usura degli O-ring
- depositi che compromettono la tenuta
- stress meccanico e termico del gruppo raccordato allo scambiatore

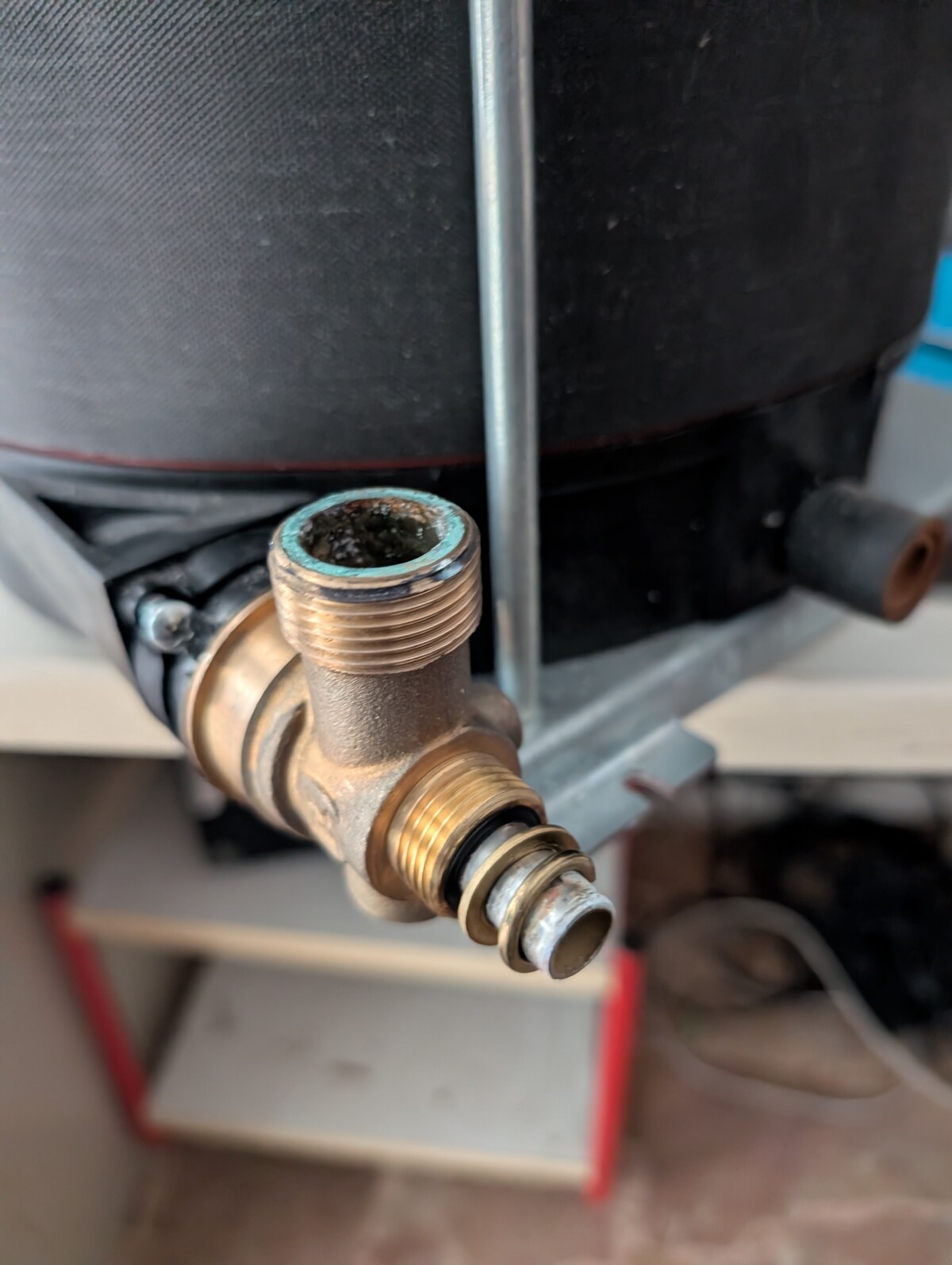

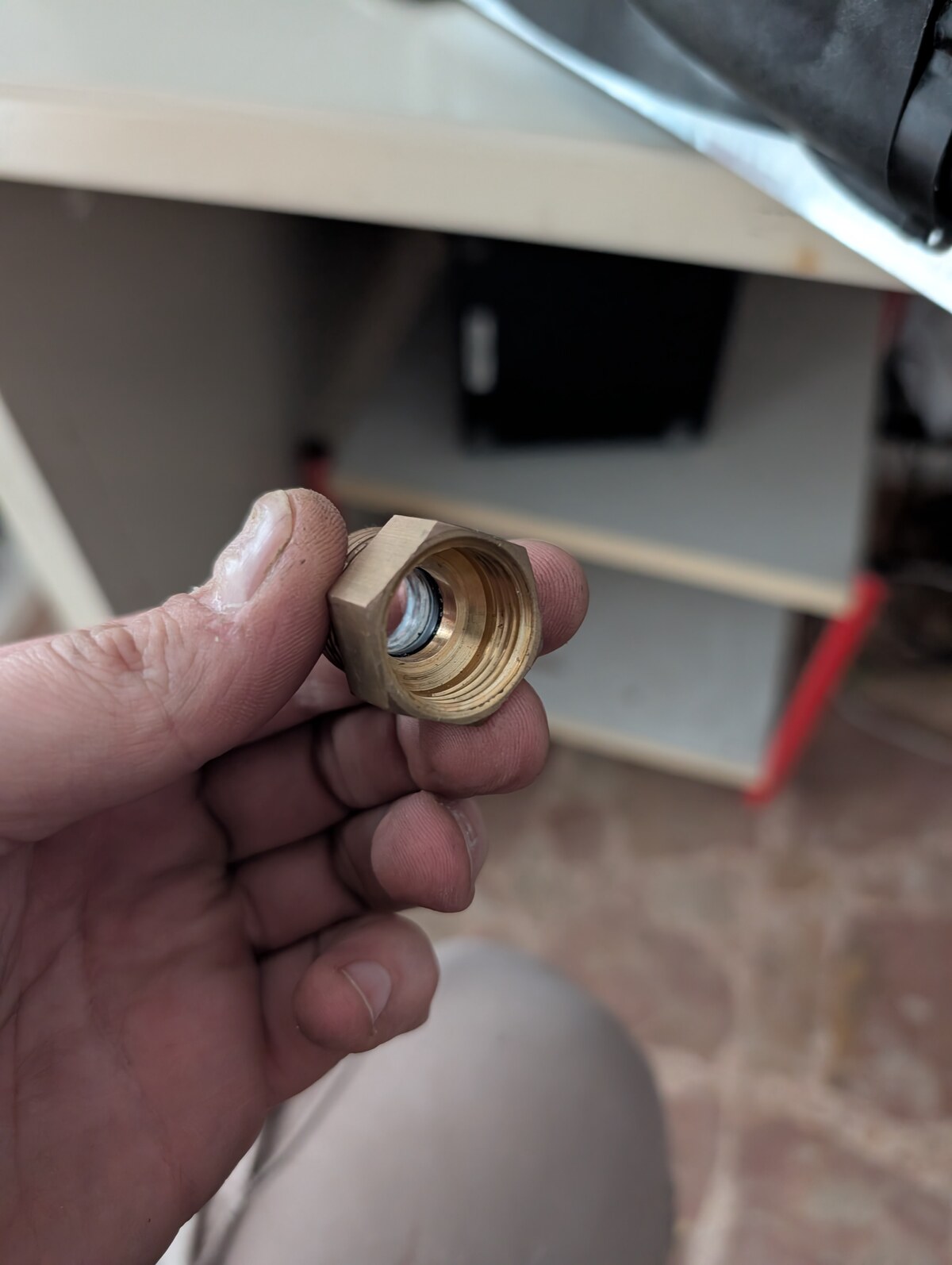

Cosa abbiamo trovato in zona raccordi
Le immagini documentano i punti più delicati dell'intervento e aiutano a leggere meglio la diagnosi.
Perché la corrente saltava
Quando una perdita bagna componenti vicini all'elettrico, il cliente spesso si accorge prima del problema elettrico che di quello idraulico.
I sintomi più comuni sono:
- scatto del differenziale
- corrente che salta quando la caldaia si avvia
- fermo improvviso dell'apparecchio
- funzionamento irregolare
In realtà, la causa iniziale può essere una semplice trafilatura d'acqua in un punto critico. Per questo motivo è importante non fermarsi al sintomo elettrico, ma cercare la perdita alla radice.
Le cause più comuni della perdita in questa zona
Quando si interviene su una Radiant R2K 24 con acqua nella zona scambiatore-raccordi, le cause più frequenti possono essere una o più di queste:
Spurgo automatico usurato
Lo spurgo automatico può perdere col tempo e in molti casi conviene valutarne la sostituzione, soprattutto se sono presenti segni di umidità o calcare.
O-ring dello scambiatore usurati
Gli O-ring sono spesso i veri responsabili della perdita. Con gli anni si induriscono, si deformano o perdono elasticità, soprattutto se lavorano in un impianto sporco.

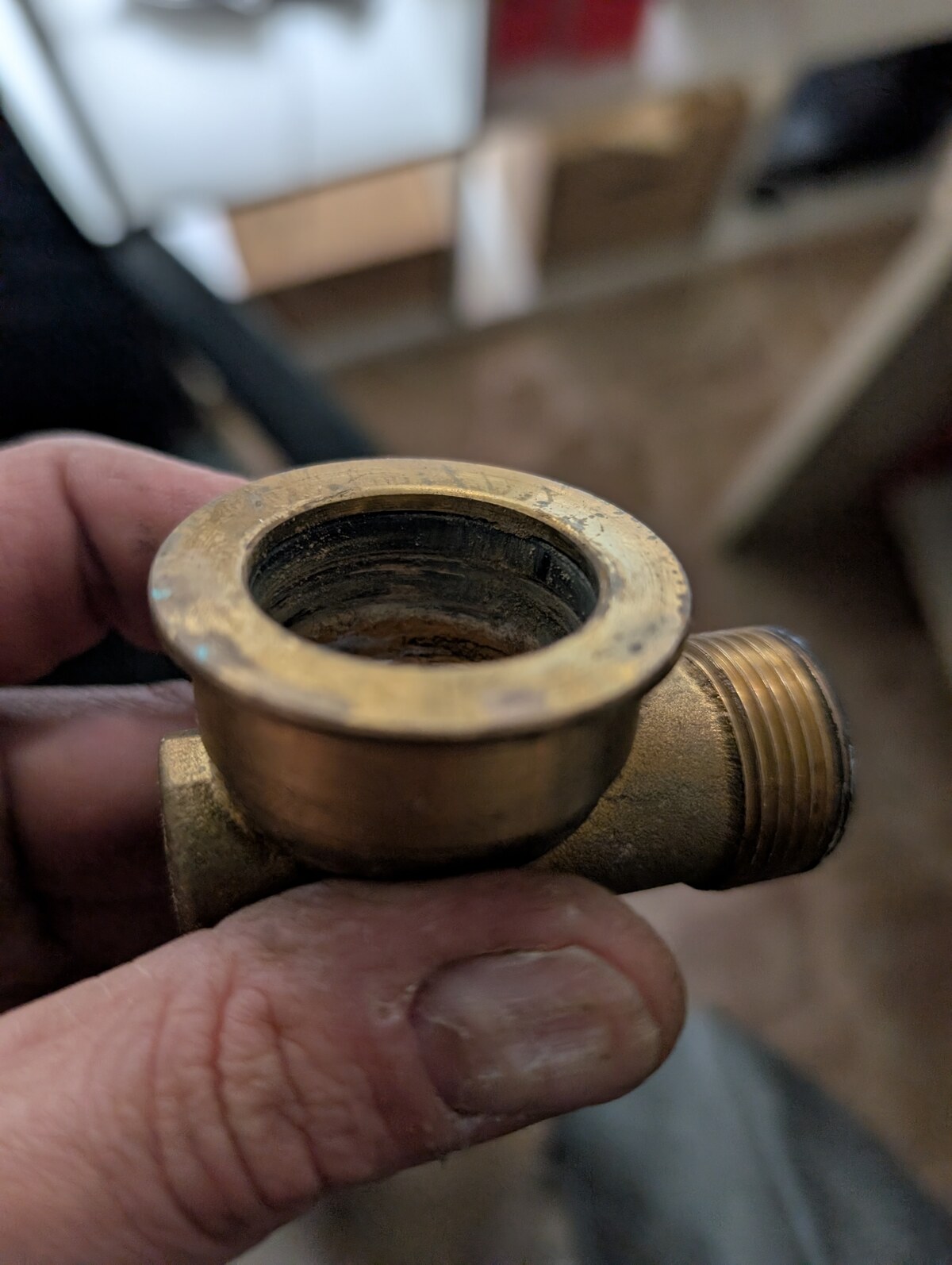

Sporco proveniente dal circuito termosifoni
Su questa serie di caldaie, uno sporco importante lato termo può compromettere la tenuta dei raccordi e accelerare l'usura delle guarnizioni.
Raccordi da pulire e serrare correttamente
In fase di ripristino è fondamentale verificare lo stato dei raccordi, delle sedi di tenuta e il corretto assemblaggio delle parti.
Come prevenire il problema sulla Radiant R2K 24
Su questa tipologia di caldaia è molto utile:
- controllare periodicamente la zona scambiatore e raccordi
- verificare lo stato dello spurgo automatico Jolly
- controllare gli O-ring in caso di trasudazioni o perdite
- mantenere il circuito termosifoni il più pulito possibile
- intervenire subito ai primi segni di umidità
Quando si vedono depositi, sporco o tracce di acqua in questi punti, è bene non rimandare. Una piccola perdita può trasformarsi in un guasto più fastidioso e più costoso.
Manuali utili della serie Radiant R2K
Per continuare l'esplorazione della serie e riconoscere meglio i componenti coinvolti, questi manuali sono i più utili:
- Radiant R2K 24 - Manuale Caldaia a Condensazione PDF - guida generale sul modello Radiant R2K 24.
- Manuale Caldaia a Condensazione Radiant R2K 24 RAIN - Guida Completa PDF - manuale italiano per la versione esterna RAIN.
- Caldaia Radiant R2KA 24/20 - Manuale di Istruzioni - utile per confrontare la famiglia R2K con la variante R2KA.
Prenota una verifica
Se la tua Radiant R2K 24 perde acqua, fa saltare la corrente o mostra umidità nella zona dello scambiatore, conviene intervenire senza aspettare.
Puoi fare una richiesta di controllo tecnico direttamente da qui: Prenota una verifica.
FAQ SEO
Perché la Radiant R2K 24 fa saltare la corrente?
Può succedere quando una perdita interna bagna componenti elettrici o di sicurezza, come il clicson di sovratemperatura. In questi casi il problema idraulico si manifesta anche come anomalia elettrica.
La perdita viene sempre dallo spurgo automatico?
No. Anche se lo spurgo automatico è un componente da controllare, la perdita può provenire dal raccordo sottostante o dagli O-ring usurati dello scambiatore.
Cosa c'entra lo sporco dell'impianto termosifoni?
Su questa serie di caldaie, uno sporco importante lato termo può contribuire al deterioramento delle tenute e alla comparsa di perdite nei raccordi.
Quando conviene sostituire gli O-ring?
Quando si notano trafilamenti, umidità, O-ring induriti, sporchi o usurati, è consigliabile intervenire subito per evitare danni maggiori.
Riassunto articolo
Intervento su Radiant R2K 24 con perdita interna che faceva saltare la corrente. La causa non era nello spurgo aria automatico in uscita dallo scambiatore primario, ma nel raccordo sottostante, che bagnava il clicson di sovratemperatura. Su questa serie è fondamentale controllare sporco lato termo, spurgo Jolly e O-ring dello scambiatore.
