La Vaillant VMW 242 e una caldaia murale Vaillant storica, ancora presente in molti impianti domestici. E un classico: caldaia stagna a basso rendimento, con valvola deviatrice e controllo aria tramite pressostato aria. In questa pagina raccolgo il PDF tecnico/esploso disponibile, i controlli piu utili e i problemi ricorrenti: pressione impianto, fiamma irregolare, blocchi, acqua calda sanitaria e circolazione nei radiatori.
Il PDF allegato e un documento tecnico di 24 pagine. E utile per riconoscere modello e componenti, ma non sostituisce il manuale completo di uso, installazione o manutenzione quando serve una verifica normativa o una regolazione tecnica.
PDF tecnico Vaillant VMW 242
Per questo modello abbiamo disponibile un PDF tecnico/esploso Vaillant VMW 242. Lo trovi negli allegati a fine pagina.
Prima di ordinare ricambi o confrontare componenti, conviene sempre verificare la targhetta della caldaia: Vaillant ha molte varianti con sigle simili, e una lettera finale puo cambiare componenti, cablaggi e codici.
Che caldaia e la Vaillant VMW 242
La VMW 242 e una caldaia murale combinata per riscaldamento e acqua calda sanitaria. La sigla VMW identifica una famiglia Vaillant molto diffusa; il numero 242 va letto come riferimento al modello, ma non basta da solo per scegliere ricambi.
Tecnicamente e una caldaia tradizionale, stagna, a basso rendimento. I tre punti da tenere presenti sono:
- valvola deviatrice per passare da riscaldamento ad acqua calda sanitaria
- pressostato aria per il consenso del circuito aria/fumi
- componenti classici da caldaia non a condensazione
Prima di fare diagnosi o cercare documentazione servono:
- modello completo in targhetta
- matricola
- tipo di gas
- versione precisa della caldaia
- foto del quadro comandi e del gruppo idraulico
- eventuale codice anomalia o comportamento osservato
Su macchine datate e importante non mescolare VMW 242, VMW 242 E, VMW 242-4-3M e varianti simili senza controllo della targhetta.
Pressione impianto bassa
Uno dei controlli piu semplici e la pressione dell'impianto. A impianto freddo, in una abitazione normale, il valore pratico di riferimento e circa 1,2-1,5 bar.
Se la pressione e troppo bassa, la caldaia puo non partire, andare in blocco o lavorare in modo instabile. La ricarica va fatta lentamente e richiudendo bene il rubinetto di carico.
Se devi ricaricare spesso, il problema non e risolto. Le cause possibili sono:
- perdita sull'impianto di riscaldamento
- vaso di espansione scarico
- valvola di sicurezza che apre
- aria nei radiatori
- microperdite su raccordi o termosifoni
Su impianti vecchi, soprattutto con tubazioni datate, la perdita puo essere fuori dalla caldaia: non sempre si vede subito acqua sotto il generatore.
Fiamma irregolare, pressostato aria e blocchi
Quando si parla di fiamma irregolare bisogna separare bene i sintomi. Una cosa e una fiamma che parte e poi si spegne; un'altra e una caldaia che non riceve una richiesta stabile; un'altra ancora e un problema di combustione o regolazione.
Su questa caldaia va considerato anche il pressostato aria: se il circuito aria/fumi non da consenso corretto, la caldaia puo bloccarsi prima dell'accensione o spegnersi durante il funzionamento.
I controlli tecnici da valutare sono:
- alimentazione gas corretta
- elettrodi puliti e posizionati correttamente
- combustione verificata con strumenti
- aspirazione/scarico fumi non ostruiti
- ventola e tubicini pressostato aria in ordine
- scheda e cablaggi in ordine
- sensori temperatura coerenti
Le regolazioni gas e combustione non si fanno a tentativi: richiedono tecnico abilitato e strumenti.
Acqua calda sanitaria instabile e deviatrice
Se l'acqua calda va e viene, prima di pensare a ricambi costosi conviene controllare la portata sanitaria e il comportamento della valvola deviatrice.
I controlli semplici sono:
- rompigetto dei miscelatori puliti
- soffione doccia pulito
- filtri rubinetti non ostruiti
- portata acqua sufficiente
- temperatura sanitaria non impostata troppo alta
- radiatori che non scaldano durante la richiesta sanitaria
Se durante la doccia devi miscelare molta acqua fredda, la caldaia sta producendo acqua troppo calda. Abbassare la temperatura sanitaria, quando possibile, riduce stress termico e deposito di calcare.
Se la portata e bassa, l'acqua resta piu tempo nello scambiatore e puo surriscaldarsi. Questo peggiora il comfort e accelera il deposito di calcare.
Riscaldamento e circolazione nei radiatori
Se il difetto compare solo in riscaldamento, il problema puo essere nell'impianto piu che nella caldaia. Su impianti datati vanno considerati aria, fanghi, circolatore, valvole termostatiche e ritorno impianto sporco.
Controlli preliminari:
- pressione corretta a freddo
- radiatori sfiatati
- valvole aperte e non bloccate
- circolatore funzionante
- eventuale filtro riscaldamento pulito
- ritorno impianto non carico di fanghi
Un filtro magnetico e un lavaggio tecnico possono essere utili se l'impianto e vecchio o ha acqua sporca.

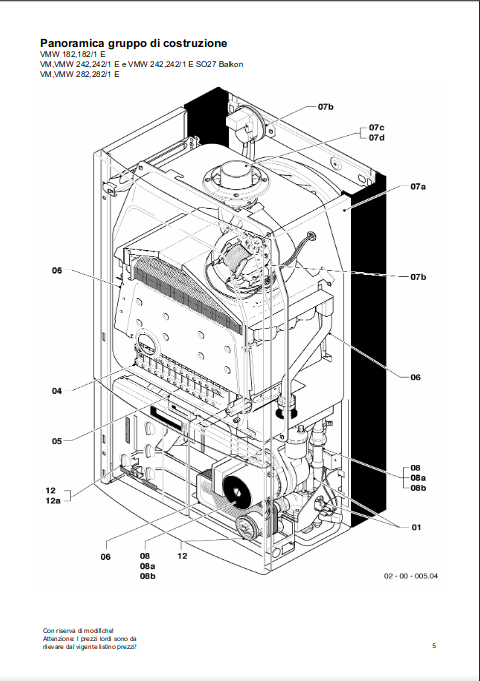

Esploso Vaillant VMW 242
L'esploso aiuta a orientarsi tra gruppo idraulico, valvola deviatrice, scambiatori, circolatore, valvola gas, pressostato aria, sensori e componenti principali. Per ricambi critici serve sempre conferma su matricola e variante esatta.
Accessori consigliati
Un cronotermostato ambiente aiuta a gestire meglio il riscaldamento e riduce accensioni inutili. Approfondimento: differenze tra termostato e cronotermostato.
Il dosatore di polifosfati aiuta a limitare il deposito di calcare nel circuito sanitario. Va valutato in base alla durezza dell'acqua e allo stato dell'impianto. Approfondimento: dosatori di polifosfati.
Il filtro magnetico protegge circolatore e componenti idraulici dai fanghi dell'impianto di riscaldamento. E particolarmente utile su impianti vecchi o mai lavati. Approfondimento: filtro magnetico MG2.
Quando chiedere assistenza
Conviene chiedere assistenza se:
- la pressione cala spesso
- la fiamma e irregolare o la caldaia va in blocco
- l'acqua calda e instabile anche con rompigetto e soffione puliti
- il problema compare solo in riscaldamento dopo alcune ore
- sospetti perdita, vaso di espansione o valvola di sicurezza
- devi identificare ricambi con sicurezza
In zona Modena puoi partire dalla pagina assistenza caldaie a Modena, allegando foto della targhetta, del quadro comandi e dell'eventuale codice anomalia.
