Vaillant VMW 286-3-3: PDF tecnico, errore F22 e pressione bassa
Guida pratica alla Vaillant VMW 286-3-3: PDF tecnico/esploso, errore F22, pressione bassa, perdite impianto, acqua calda e controlli utili.
Navigazione rapida
Indice articolo
La Vaillant VMW 286-3-3 e una caldaia murale Vaillant per riscaldamento e acqua calda sanitaria. In questa pagina raccolgo il PDF tecnico/esploso disponibile, l'esploso e i controlli pratici piu utili quando compaiono pressione bassa, errore F22, blocchi, acqua calda instabile o cali frequenti di pressione.
Il PDF allegato e un documento tecnico di 76 pagine. E utile per riconoscere modello, componenti e struttura della macchina, ma non sostituisce il manuale completo di uso, installazione o manutenzione quando serve una verifica tecnica o normativa.
PDF tecnico Vaillant VMW 286-3-3
Per questo modello abbiamo disponibile un PDF tecnico/esploso Vaillant VMW 286-3-3. Lo trovi negli allegati a fine pagina.
Prima di ordinare ricambi o confrontare componenti, conviene sempre verificare la targhetta: nella famiglia Vaillant VMW esistono molte sigle simili, e la variante precisa cambia ricambi e cablaggi.
Che caldaia e la Vaillant VMW 286-3-3
La VMW 286-3-3 e una caldaia Vaillant combinata, quindi gestisce sia riscaldamento sia acqua calda sanitaria. La sigla VMW indica la famiglia, mentre 286-3-3 identifica la variante.
Prima di fare diagnosi servono sempre:
- modello completo in targhetta
- matricola
- tipo di gas
- codice anomalia visualizzato
- pressione letta a freddo
- foto del quadro comandi e del gruppo idraulico
Non conviene mescolare documentazione di VMW 242, VMW 286, ecoTEC o altre versioni senza controllo della targhetta.
Errore F22 e pressione bassa
Su molte Vaillant il codice F22 richiama una condizione di mancanza acqua o pressione insufficiente. Il primo controllo e semplice: leggere il manometro a impianto freddo.
In una abitazione normale, il valore pratico di riferimento e circa 1,2-1,5 bar a freddo. Se la pressione e troppo bassa, la caldaia puo bloccarsi o non partire.
La ricarica va fatta lentamente:
- apri il rubinetto di carico con calma
- porta la pressione nel campo corretto
- richiudi bene il rubinetto
- controlla nei giorni successivi se cala di nuovo
Se devi ricaricare spesso, il problema non e risolto: stai solo rimettendo acqua in un impianto che la perde o non la mantiene.
Dove puo sparire la pressione
Quando la pressione cala ogni pochi giorni, le cause piu comuni sono:
- perdita sull'impianto di riscaldamento
- microperdite su radiatori, raccordi o collettori
- vaso di espansione scarico
- valvola di sicurezza che apre
- aria nei radiatori
- rubinetto di carico che non chiude bene
Su impianti vecchi la perdita puo essere nell'impianto, non nella caldaia. Se non vedi acqua sotto la caldaia, non significa automaticamente che la caldaia sia a posto: vanno controllati anche termosifoni, valvole, collettori e tubazioni.
Acqua calda sanitaria instabile
Se l'acqua calda va e viene, prima di pensare a ricambi costosi conviene controllare la portata sanitaria.
I controlli semplici sono:
- rompigetto dei miscelatori puliti
- soffione doccia pulito
- filtri rubinetti non ostruiti
- portata acqua sufficiente
- temperatura sanitaria non impostata troppo alta
Se durante la doccia devi miscelare molta acqua fredda, la caldaia sta producendo acqua troppo calda. Abbassare la temperatura sanitaria, quando possibile, riduce stress termico e deposito di calcare.
Se la portata e bassa, l'acqua resta piu tempo nello scambiatore e puo surriscaldarsi. Questo peggiora il comfort e accelera il deposito di calcare.
Riscaldamento e impianto vecchio
Se il problema compare in riscaldamento, va valutato anche lo stato dell'impianto. Fanghi, aria e circolazione debole possono far lavorare male la caldaia e rendere instabile la pressione.
Controlli preliminari:
- radiatori sfiatati
- valvole termostatiche non bloccate
- circolatore funzionante
- pressione stabile a freddo
- ritorno impianto non carico di fanghi
- eventuale filtro riscaldamento pulito
Su impianti vecchi o con tubazioni in ferro, un filtro magnetico e un lavaggio tecnico possono aiutare a proteggere la caldaia.

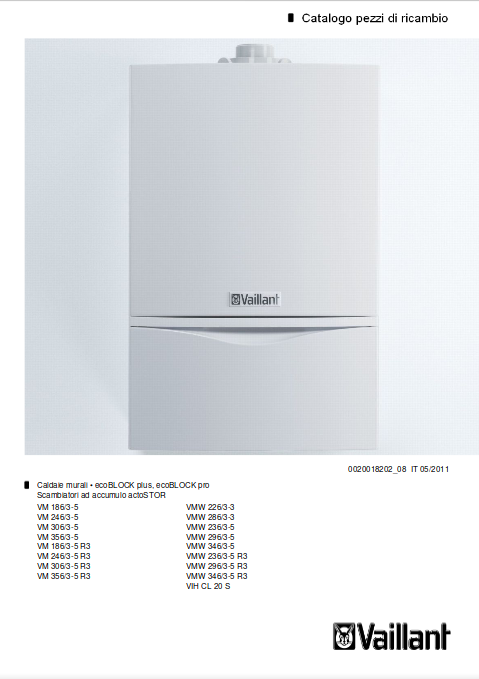

Esploso Vaillant VMW 286-3-3
L'esploso aiuta a orientarsi tra gruppo idraulico, scambiatori, circolatore, valvola gas, sensori e componenti principali. Per ricambi critici serve sempre conferma su matricola e variante esatta.
Accessori consigliati
Un cronotermostato ambiente aiuta a gestire meglio il riscaldamento e riduce accensioni inutili. Approfondimento: differenze tra termostato e cronotermostato.
Il dosatore di polifosfati aiuta a limitare il deposito di calcare nel circuito sanitario. Va valutato in base alla durezza dell'acqua e allo stato dell'impianto. Approfondimento: dosatori di polifosfati.
Il filtro magnetico protegge circolatore e componenti idraulici dai fanghi dell'impianto di riscaldamento. E particolarmente utile su impianti vecchi o mai lavati. Approfondimento: filtro magnetico MG2.
Quando chiedere assistenza
Conviene chiedere assistenza se:
- compare errore F22
- la pressione cala ogni pochi giorni
- devi ricaricare spesso l'impianto
- la valvola di sicurezza scarica acqua
- l'acqua calda e instabile anche con rompigetto e soffione puliti
- sospetti perdita, vaso di espansione o circolazione insufficiente
- devi identificare ricambi con sicurezza
In zona Modena puoi partire dalla pagina assistenza caldaie a Modena, allegando foto della targhetta, del quadro comandi e dell'eventuale codice anomalia.
