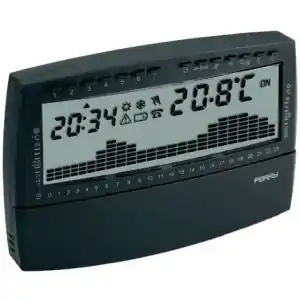

Il termostato cronotermostato Perry CR018BS vi permette di ottenere la temperatura ideale nel momento che volete. Per le Vostre esigenze di comfort sono disponibili diverse funzioni illustrate di seguito. Potete scegliere tra l’impostazione di fabbrica o impostare i parametri secondo le vostre specifiche esigenze.
Dati Tecnici
Tensione di alimentazione: 3V dc (2x 1,5Vdc LR03 - AAA, non incluse)
Autonomia: 1 anno minimo
Tipo di azione, disconnessione e apparecchio: Elettronico
Tipo di uscita: Relè con contatto in scambio NO / COM / NF libero di potenziale max 5 (2) A / 250Vac
Classe: II
Tensione impulsiva nominale: 4 kV
Sezione cavi alle morsettiere: 1,5 mm ÷ 2,5 mm²
Grado di protezione: IP 30
Grado di inquinamento: Normale
Precisione orologio: ± 1 sec/giorno
Precisione lettura della temperatura: ± 0,5 °C
Risoluzione indicatore della temperatura ambiente: 0,1 °C
Intervallo di regolazione della temperatura riscaldamento: 15 - 24°C (10 step)
Protezione antigelo: +6 °C (predefinito attivato)
Intervallo di regolazione della temperatura raffrescamento: 20 - 36°C (10 step)
Protezione anti-calore: +40°C (predefinito escluso)
Modalità di regolazione della temperatura: Differenziale ON/OFF o Proporzionale per modulazione
Classificazione energetica ERP: Classe I 1%, Classe IV 2%
Limiti Temperatura di funzionamento: 0 - 50 °C
Limiti Temperatura di stoccaggio: -10 - 65 °C
Norme di riferimento per marcature CE: LVD/EMC EN60730-2-7 EN60730-2-9
Installazione
L’installazione e il collegamento elettrico del dispositivo devono essere effettuati da personale qualificato secondo le normative vigenti. Il produttore non assume alcuna responsabilità per l’uso improprio del prodotto. Installare il termostato a 1,5 metri dal suolo, lontano da fonti di calore o finestre.
Dimensioni d'ingombro
Altezza: 90 mm
Larghezza: 133 mm
Profondità: 29 mm
Esempi di Installazione
Installazione su parete o scatola di incasso rettangolare (3 moduli):
- Collegamento a caldaia murale
- Collegamento a bruciatore o pompa di circolazione
- Collegamento a valvola motorizzata di zona
Collegamenti Elettrici
Collegare il dispositivo ai morsetti:
- 1 - comune
- 2 - contatto normalmente chiuso
- 3 - contatto normalmente aperto
Assicurarsi che la base murale sia correttamente montata per evitare deformazioni dovute a un serraggio eccessivo.
Display e Funzione dei Tasti
Il display del termostato Perry CR018BS fornisce numerose informazioni utili:
- Indicatore di modalità: Riscaldamento o Raffrescamento
- Indicatore dei giorni della settimana: Solo per il modello settimanale
- Orologio: Visualizzazione dell'ora corrente
- Tasti UP-DOWN: Configurazione della temperatura
- Indicatore dello stato dell'unità ricevente collegata
- Indicatore di batteria scarica: Sostituire le batterie entro 30 giorni
- Indicatore di modalità intelligente "Auto"
- Tasto Reset: Ripristino delle impostazioni di fabbrica
Introduzione o Sostituzione delle Pile
La durata delle pile può essere superiore a 1 anno, tuttavia, è consigliabile sostituirle almeno ogni 12 mesi per evitare che si esauriscano durante i periodi di assenza (es. vacanze di Natale). Utilizzare solo pile alcaline di buona qualità (consigliate Duracell o Energizer).
Procedura di sostituzione:
- Aprire il coperchio copri-tasti
- Aprire il coperchio del vano pile
- Inserire o sostituire le pile esaurite con due pile alcaline da 1,5V tipo AAA (LR03)
- Richiudere il coperchio del vano pile
- Richiudere il coperchio copri-tasti
Accensione del Termostato Programmabile
Primo Accensione
Dopo aver inserito le pile, il termostato esegue un test di accensione, illuminando tutti i segmenti del display. Una volta terminato il test, il termostato è immediatamente operativo con l'ora, le minuti e il giorno corrente (per il modello settimanale) già impostati di fabbrica. Verificare che l’ora e il giorno siano corretti; in caso contrario, aggiornarli manualmente seguendo la procedura descritta nel paragrafo 6.1.
Accensioni successive
Il termostato mantiene l'ora e il giorno corrente, il programma utente e le opzioni configurate anche senza pile. Se necessario, è possibile aggiornare manualmente la data e l'ora corrente (vedere il paragrafo 6.1).
Programmazione del Termostato Programmabile
Modifica: Anno - Mese - Giorno - Ora - Minuti (Attuali)
- Premere il tasto MODE: l'anno lampeggia sul lato destro del display. Modificare l'anno corrente utilizzando i tasti UP/DOWN.
- Premere il tasto MODE: il mese lampeggia. Modificare il mese corrente con i tasti UP/DOWN.
- Premere il tasto MODE: il giorno lampeggia. Modificare il giorno corrente con i tasti UP/DOWN.
- Premere il tasto MODE: l'ora lampeggia. Modificare l'ora corrente con i tasti UP/DOWN.
- Premere il tasto MODE: i minuti lampeggiano. Modificare i minuti correnti con i tasti UP/DOWN.
- Premere il tasto OK per salvare le nuove configurazioni e ripristinare il funzionamento normale del termostato.
Configurazione della Temperatura
Il termostato permette di programmare la temperatura per ogni ora del giorno e di effettuare programmi diversi per ciascun giorno della settimana (modello settimanale). Per impostare la temperatura desiderata:
- Premere il tasto corrispondente all'ora desiderata: il display mostra la temperatura impostata.
- Premere la parte superiore del tasto (rosso) per aumentare la temperatura, la parte inferiore (blu) per diminuirla.
- Il display torna alla temperatura ambiente 8 secondi dopo l'ultima pressione di un tasto.
Funzioni per l'Economia d'Energia
Funzionamento Manuale
Il termostato offre due modalità di funzionamento manuale:
Funzionamento Manuale Temporaneo
Premere una volta il tasto MANU per attivare il funzionamento manuale temporaneo: il simbolo lampeggia e la configurazione della temperatura dell’ora corrente viene applicata alle altre ore del giorno corrente. Il funzionamento manuale temporaneo termina automaticamente a mezzanotte.
Funzionamento Manuale Permanente
Premere due volte il tasto MANU per attivare il funzionamento manuale permanente: il simbolo rimane acceso e la configurazione della temperatura dell’ora corrente viene applicata a tutte le 24 ore del giorno. Durante il funzionamento manuale permanente, è possibile selezionare la temperatura desiderata premendo qualsiasi tasto UP/DOWN.
Funzione Weekend
Questa funzione ottimizza i consumi durante l’assenza dell’abitazione. Per attivare il programma WEEKEND:
- Premere il tasto WEEKEND: il display mostra il contatore delle ore di assenza (es. C168 per 7 giorni di assenza).
- Configurare il numero di ore di assenza con i tasti UP/DOWN.
- Il programma mantiene l’unità ricevente disattivata per la durata configurata, ripristinando il profilo termico abituale al termine del conto alla rovescia.
Interruzione per il Ménage
Premere il tasto CLEAN per interrompere l’installazione durante il ménage: il termostato spegne l’impianto per 3 ore, mettendosi in modalità antigelo (inverno) o disattivando il raffrescamento (estate). Per ripristinare il programma interrotto prima del termine delle 3 ore, premere nuovamente il tasto CLEAN.
Reset
Reset Utente
Premere delicatamente il tasto RESET con un oggetto appuntito per ripristinare il funzionamento normale del termostato. Se necessario, seguire la procedura descritta nel paragrafo 6.1 per aggiornare il giorno, l’ora e i minuti correnti.
Reset Generale
Per eseguire un reset generale, premere il tasto RESET e poi il tasto MODE per ripristinare tutti i parametri di fabbrica. Questa operazione è consigliata all’installatore e agli utenti esperti.
Funzioni Programmabili
Accedere al menu di programmazione premendo delicatamente il tasto MODE con un oggetto appuntito. Se è stato configurato un codice segreto, inserirlo per accedere al menu. Nel menu di programmazione è possibile configurare i seguenti parametri:
- Correzione della temperatura ambiente
- Blocco delle temperature massime e minime
- Selezione del modo di regolazione della temperatura (differenziale ON/OFF o proporzionale)
- Configurazione dell’isteresi per il differenziale termico
- Configurazione della durata del ciclo per il funzionamento proporzionale
- Esclusione/attivazione della protezione antigelo
- Configurazione del modo di funzionamento (inverno o estate)
- Blocco della tastiera
- Esclusione/attivazione del segnale acustico
- Attivazione/esclusione del funzionamento intelligente
- Attivazione/esclusione della protezione termica estate
- Attivazione/esclusione del ciclo anticalcare
- Esclusione/attivazione del cambio automatico dell’ora legale/solare
- Configurazione/modifica/annullamento del codice segreto
Consigli Utili
- Sostituire frequentemente le batterie del cronotermostato (circa 2 anni)
- Non utilizzare batterie ricaricabili
- Temperature:
- Per lo spegnimento (Temperatura ridotta) è consigliata una temperatura di 17°C + 1°C
- Per l'accensione (Temperatura Comfort) è consigliata una temperatura di 20°C + 2°C
Montaggio
Il regolatore dovrebbe essere montato nella stanza di riferimento. Il montaggio è a parete con o senza scatola ad incasso
- L'unità deve essere montata dove è più facile misurare la temperatura ambiente medie, lontano da irradiazione solare o fonti di freddo.
- L'unità deve essere posta lontano da fonti di disturbo ad esempio:
- Non montare su superfici metalliche
- Non montare vicino cavi elettrici, apparecchiature elettriche come PC, TV, forni a microonde, ecc.
- Non montare l'unità in prossimità di pareti metalliche o elementi costruttivi a base di metallo
